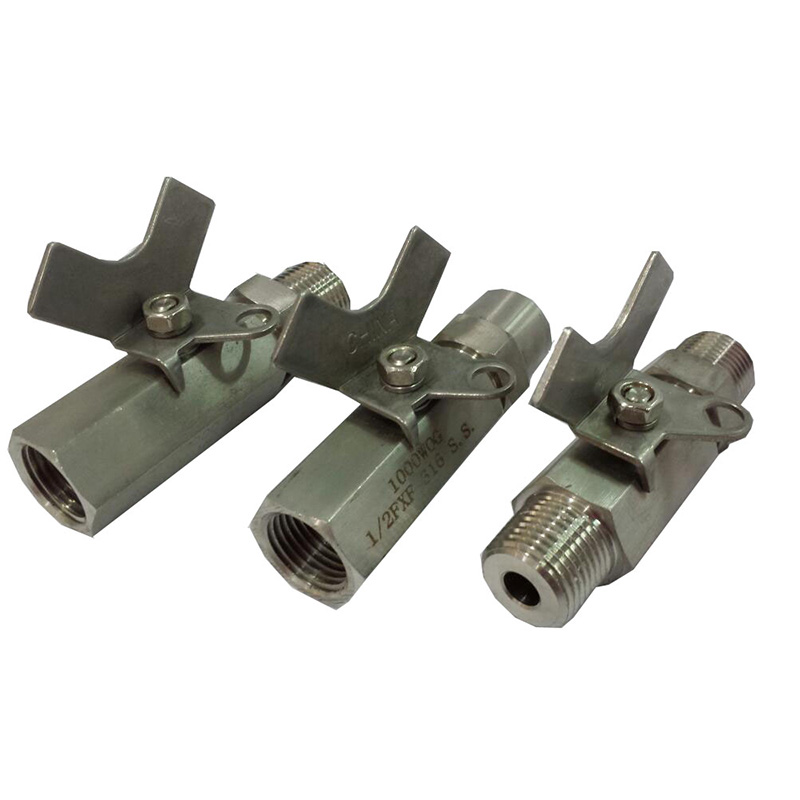

Mini Kugelhahn aus Edelstahl, 1000 psi
- Betriebsdruck: 1000 psi
- Temperaturbereich: von -36 ° F bis + 368 ° F
( von -38 ° C bis + 190 ° C)
- Voller Durchgang für 1/4", Standard-Durchgang für 3/8" und 1/2"
- 316 Edelstahl Gehäuse und Verschlusskappe, mit abschließbarem Handhebel
- Teflon Sitz und Dichtung
Spezifikationen
Inch/Metric(mm)
| Bestellnr. | Größe | d | L | B (Hex) | H |
| inch | mm | inch | mm | inch | mm | inch | mm |
| MSMM-50 | 1/2"×1/2"(M×M) | 0.31" | 8 | 3.48" | 88.4 | 0.97" | 24.8 | 1.63" | 41.5 |
| MSMM-33 | 3/8"×3/8"(M×M) | 0.31" | 8 | 2.75" | 70 | 0.85" | 21.8 | 1.63" | 41.5 |
| MSMM-25 | 1/4"×1/4"(M×M) | 0.31" | 8 | 2.75" | 70 | 0.85" | 21.8 | 1.63" | 41.5 |
| MSMF-50 | 1/2"×1/2"(F×M) | 0.31" | 8 | 3.46" | 88 | 0.97" | 24.8 | 1.63" | 41.5 |
| MSMF-33 | 3/8"×3/8"(F×M) | 0.31" | 8 | 2.75" | 70 | 0.85" | 21.8 | 1.63" | 41.5 |
| MSMF-25 | 1/4"×1/4"(F×M) | 0.31" | 8 | 2.75" | 70 | 0.85" | 21.8 | 1.63" | 41.5 |
| MSFF-50 | 1/2"×1/2"(F×F) | 0.31" | 8 | 3.46" | 88 | 0.97" | 24.8 | 1.63" | 41.5 |
| MSFF-33 | 3/8"×3/8"(F×F) | 0.31" | 8 | 2.75" | 70 | 0.85" | 21.8 | 1.63" | 41.5 |
| MSFF-25 | 1/4"×1/4"(F×F) | 0.31" | 8 | 2.75" | 70 | 0.85" | 21.8 | 1.63" | 41.5 |

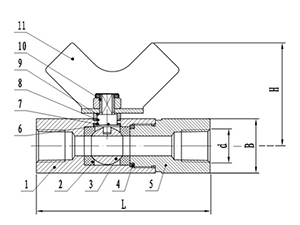

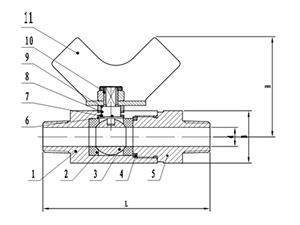

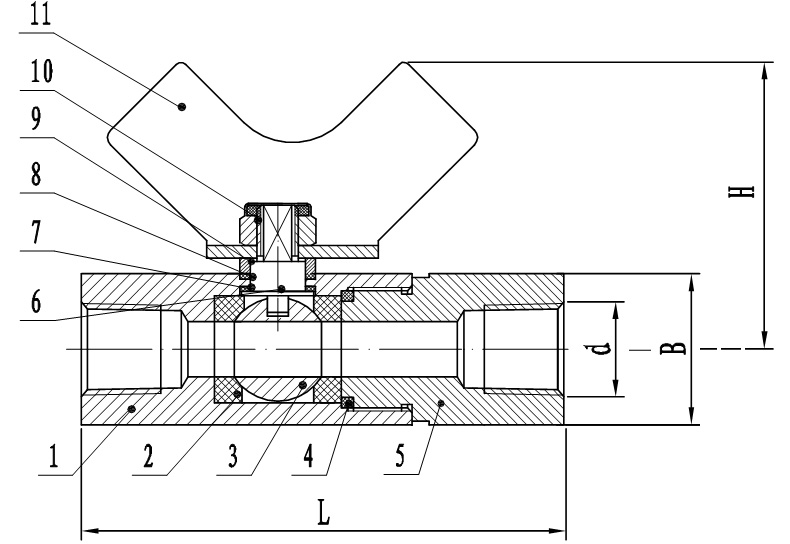

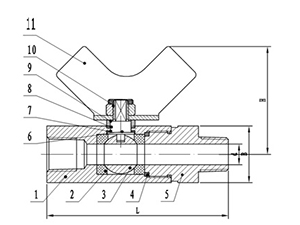

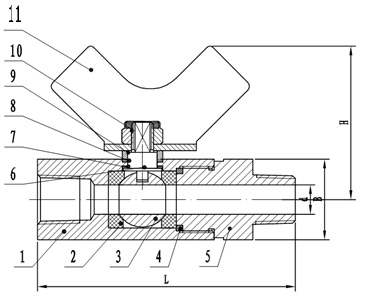

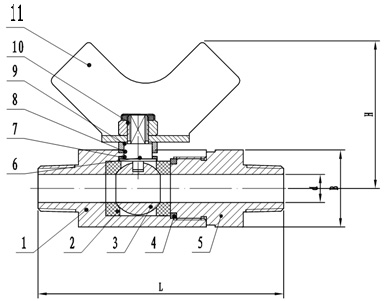

| Pos. | Bauteil | Material |
| 1 | Gehäuse | S316 Edelstahl |
| 2 | Sitz | PTFE |
| 3 | Kugel | S316 Edelstahl |
| 4 | O-Ring | Viton Fluorelastomere |
| 5 | Verschlusskappe | S316 Edelstahl |
| 6 | Spindel | S316 Edelstahl |
| 7 | Untere Dichtung für Spindel | PTFE |
| 8 | Obere Dichtung für Spindel | PTFE |
| 9 | Tellerfedern | S316 Edelstahl |
| 10 | Verschlussmutter | Stahl |
| 11 | Handhebel | Stahl |
Intech Manufacturing ist ein professioneller Hersteller von Standard- und maßangefertigten Ventilen, Verbindunsstücken und Fittings, Maschinenbauteilen, Kunststoffteilen und Gummikomponenten. Wir können auch auf Maß Ventile anfertigen, z.B. aus Edelstahl, Messing, Bronze, Karbonstahl, Aluminium und Kunststoff. Wenn wir ein Produkt nicht selbst herstellen können, beschaffen wir für unsere Kund*innen die gewünschten Ventile, Fittings, Schläuche und Maschinenbauteile von anderen, uns vertrauten Herstellern. Bei uns erhalten Sie also alles, was Sie brauchen - One-Stop Rundum-Service.
