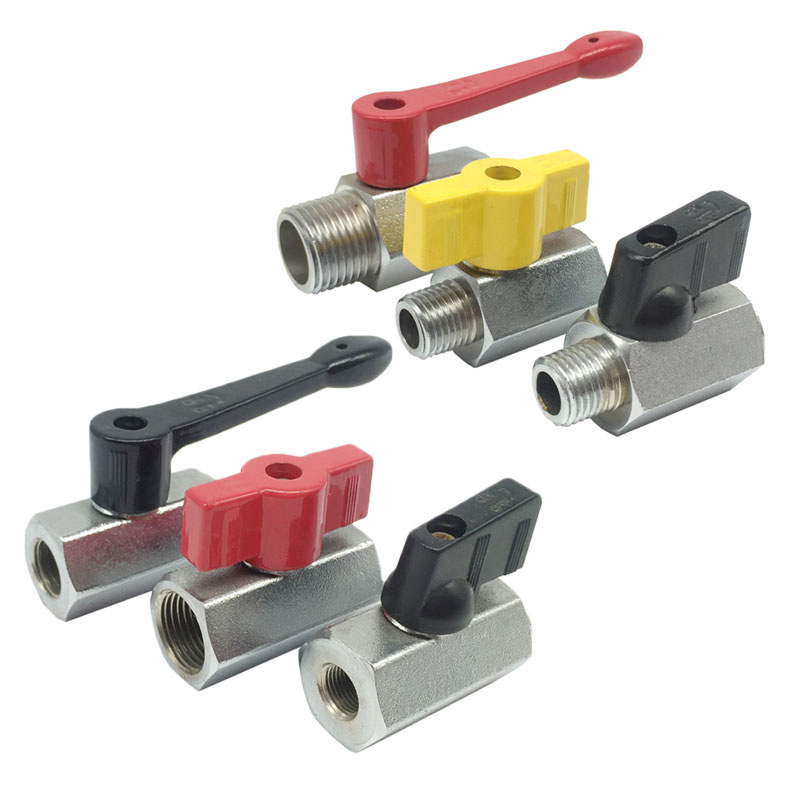

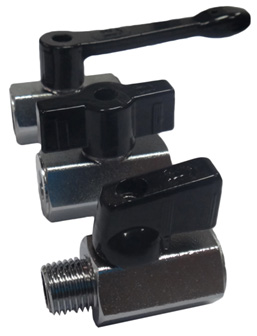

Mini Kugelhahn, 600psi, Sechskant-Messingprofil
- Betriebsdruck: 600 PSI
- Temperaturbereich: von -20 °F bis 370 °F(von -30 °C bis +190 °C)
- geeignet für den Einsatz in schAußengewinden oder schwer zugänglichen Bereichen
- Messing-Gehäuse mit Sechskant-Messingprofil, verzinkt
- Doppeldichtungen ermöglichen Betätigung in zwei Richtungen
- Verfügbare drei Grifftypen aus Zinklegierung – Hebelgriff, Flügelgriff, Knebelgriff
Innengewinde x Innengewinde
Pos. | Bauteil | Material |
1 | Gehäuse | Messing |
2 | Sitz | PTFE |
3 | Kugel | Messing /Edelstahl |
4 | Verschlusskappe | Messing |
6 | Spindel | Messing |
7 | O-Ring | FKM |
8 | Handhebel | Zinklegierung |
9 | Schraube + Tellerfeder | Q235+ Edelstahl |
Inch/Metric (mm)
mit Flügelgriff | mit Hebelgriff | mit Knebelgriff | Größe | W | D | L |
NSF, Mini Messing Kugel verchromt |
DCBV-12W | DCBV-12L | DCBV-12T | 1/8 | 1/8"NPT | 0.24/6 | 1.57/40 |
DCBV-25W | DCBV-25L | DCBV-25T | 1/4 | 1/4"NPT | 0.31/8 | 1.67/42.6 |
DCBV-33W | DCBV-33L | DCBV-33T | 3/8 | 3/8"NPT | 0.31/8 | 1.73/44 |
DCBV-50W | DCBV-50L | DCBV-50T | 1/2 | 1/2"NPT | 0.39/10 | 2.08/53 |
NSF zertifiziert, bleifreier Messing Mini Kugelhahn mit Edelstahl Kugel |
DCBV-12W-N | DCBV-12L-N | DCBV-12T-N | 1/8 | 1/8"NPT | 0.24/6 | 1.57/40 |
DCBV-25W-N | DCBV-25L-N | DCBV-25T-N | 1/4 | 1/4"NPT | 0.31/8 | 1.67/42.6 |
+DCBV-33W-N | DCBV-33L-N | DCBV-33T-N | 3/8 | 3/8"NPT | 0.31/8 | 1.73/44 |
DCBV-50W-N | DCBV-50L-N | DCBV-50T-N | 1/2 | 1/2"NPT | 0.39/10 | 2.08/53 |
Außengewinde x Innengewinde
Pos. | Bauteil | Material |
1 | Gehäuse | Messing |
2 | Sitz | PTFE |
3 | Kugel | Messing /EDELSTAHL |
4 | Verschlusskappe | Messing |
6 | Spindel | Messing |
7 | O-Ring | FKM |
8 | Handhebel | Zinklegierung |
9 | Schraube + Tellerfeder | Q235+ Edelstahl |
Inch/Metric (mm)
mit Flügelgriff | mit Hebelgriff | mit Knebelgriff | Größe | W | D | L |
NSF zertifiziert, Mini Messing Kugel verchromt |
DCMV-12W | DCMV-12L | DCMV-12T | 1/8 | 1/8"NPT | 0.24/6 | 1.57/40 |
DCMV-25W | DCMV-25L | DCMV-25T | 1/4 | 1/4"NPT | 0.31/8 | 1.67/42.6 |
DCMV-33W | DCMV-33L | DCMV-33T | 3/8 | 3/8"NPT | 0.31/8 | 1.73/44 |
DCMV-50W | DCMV-50L | DCMV-50T | 1/2 | 1/2"NPT | 0.39/10 | 2.08/53 |
NSF zertifiziert, bleifreier Messing Mini Kugelhahn mit Edelstahl Kugel |
DCMV-12W-N | DCMV-12L-N | DCMV-12T-N | 1/8 | 1/8"NPT | 0.24/6 | 1.57/40 |
DCMV-25W-N | DCMV-25L-N | DCMV-25T-N | 1/4 | 1/4"NPT | 0.31/8 | 1.67/42.6 |
DCMV-33W-N | DCMV-33L-N | DCMV-33T-N | 3/8 | 3/8"NPT | 0.31/8 | 1.73/44 |
DCMV-50W-N | DCMV-50L-N | DCMV-50T-N | 1/2 | 1/2"NPT | 0.39/10 | 2.08/53 |
