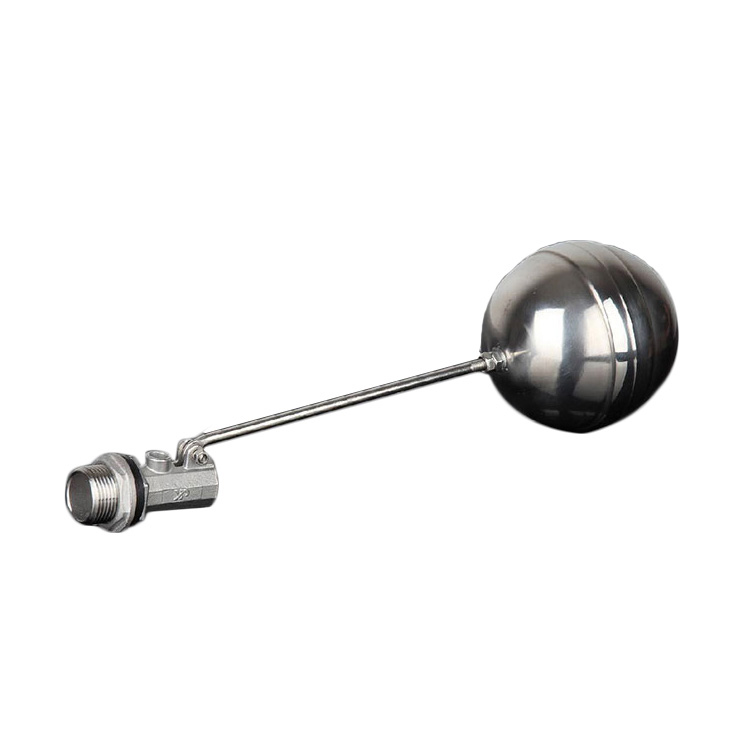

Edelstahl Schwimmkugelhahn / Schwimmerventil
- Betriebsdruck: 150 PSI (Pn10)
- Temperaturbereich: von -40 °F bis + 428°F (von -40 °C bis +220 °C)
- Größe: 1/2"-2"
- Material: CF8M, CF8
- Material: 316/304 Edelstahl
- Gewinde Standard: GB T7306-1-2000 NPT
- Medien: Wasser, Dampf, Öl
- Standard für Design und Fertigung: ASTM B16.34
- Ventil-Inspektion nach dem Standard QB/T1199-1991
- Gewindeart: BSP, BSPT, DIN2999, usw.
- Runder Griff ist hier empfohlen, wenn es ungenügenden Raum für 90 Grad Hebelbetätigung gibt, und ist auch für den Einsatz geeignet, wenn Hebelgriffe nicht günstig zu benutzen sind.

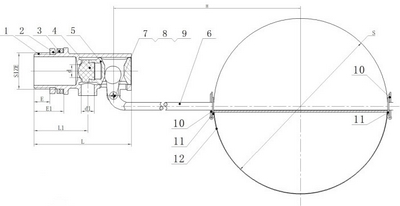

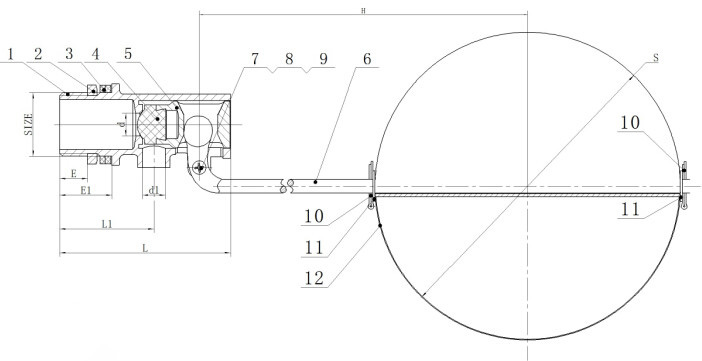

Pos. | Bauteil | Quantität | Material |
1 | Gehäuse | 1 | 304/316 Edelstahl |
2 | Verschlusskappe | 1 | 304/316 Edelsrundetahl |
3 | Dichtung | 2 | NBR |
4 | Dichtung | 1 | SilikonR |
5 | Stopfen | 1 | 304/316 Edelstahl |
6 | Schwimmerstange | 1 | 304/316 Edelstahl |
7 | Mutter | 1 | ASTM A194-8M |
8 | Tellerfeder | 1 | ASTM A193-B8M |
9 | Bolzen | 1 | ASTM A193-B8M |
10 | Pin | 2 | ASTM A193-B8M |
11 | Dichtung | 2 | ASTM A193-B8M |
12 | Schwimmerkugel | 1 | ASTM A182 304/301 |
Inch/Metric (mm)
Bestellnr. | DN | Größe | Abmessungen |
¢B | D | L | S |
SSFBV-50 | DN15 | 1/2" | 0.26"/6.7 | 9.06"/230 | 2.53"/64.5 | 3.94"/100 |
SSFBV-75 | DN20 | 3/4" | 0.31"/8 | 9.06"/230 | 2.53"/64.5 | 3.94"/100 |
SSFBV-100 | DN25 | 1" | 0.47"/12 | 12.83"/326 | 3.54"/90 | 5.31"/135 |
SSFBV-125 | DN32 | 1-1/4" | 0.55"/14 | 13.07"/332 | 3.58"/91 | 5.91"/150 |
SSFBV-150 | DN40 | 1-1/2" | 0.81"/20.5 | 15.55"/395 | 4.70"/119.5 | 9.84"/250 |
SSFBV-200 | DN50 | 2" | 0.98"/25 | 18.58"/472 | 5.22"/132.5 | 10.43''/265 |
