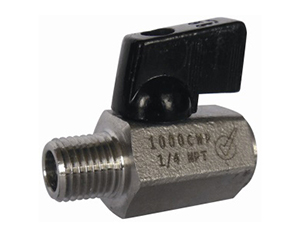

NSF zertifizierter Mini Kugelhahn - Edelstahl, 1-teiliger Kugelhahn mit Sechskant-Profil

  • NSF zertifizierter Mini Kugelhahn - Edelstahl, 1-teiliger Kugelhahn mit Sechskant-Profil
  • NSF zertifizierter Mini Kugelhahn - Edelstahl, 1-teiliger Kugelhahn mit Sechskant-Profil
Anfrage
  • Gewindeart: Innengewinde x Innengewinde oder Innengewinde x Außengewinde
  • Betriebsdruck: 1000 psi für 1/8" bis 3/8", 800 psi für 1/2"
  • Temperaturbereich: von -4 °F bis +250 °F (von -20 °C bis +120 °C)
  • Material: 316 Edelstahl Gehäuse und Verschlusskappe
  • Zinklegierung-Griff: Flügelgriff, Knebelgriff, Hebelgriff
  • NSF zertifizierter Mini Kugelhahn - Edelstahl, 1-teiliger Kugelhahn mit Sechskant-Profil
  • NSF zertifizierter Mini Kugelhahn - Edelstahl, 1-teiliger Kugelhahn mit Sechskant-Profil
  • NSF zertifizierter Mini Kugelhahn - Edelstahl, 1-teiliger Kugelhahn mit Sechskant-Profil
Pos. Bauteil Material
1 Gehäuse 316 Stainless Steel
2 Sitz PTFE
3 Kugel 316 Stainless Steel
4 O-Ring Viton
5 Verschlusskappe 316 Stainless Steel
6 Spindel 316 Stainless Steel
7 untere Dichtung auf der Spindel PTFE
8 obere Dichtung auf der Spindel PTFE
9 Schraube 304 Stainless Steel
10 Handhebel Zinc Alloy

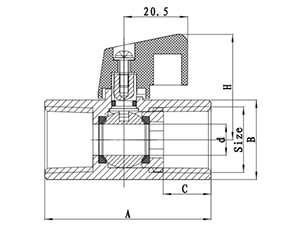

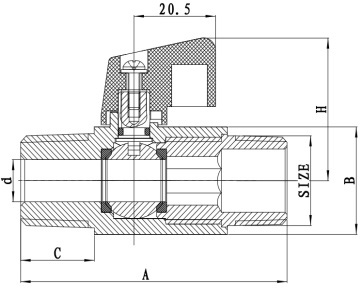

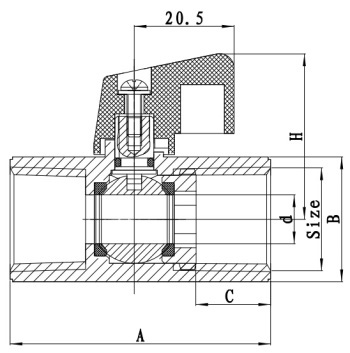

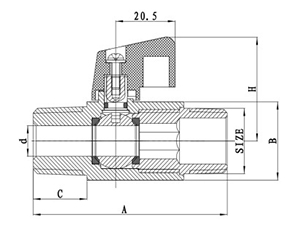

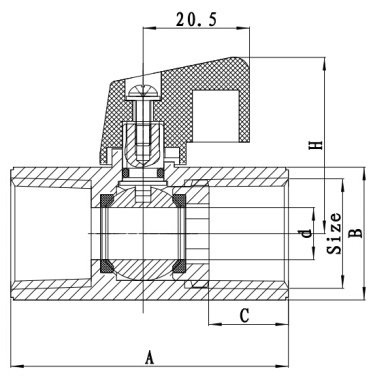

Mini Kugelhahn mit Flügelgriff, Edelstahl   Inch/Metric(mm)
Bestellnr. Größe d IN(mm) A IN(mm) B IN(mm) C IN(mm) H IN(mm)
1000SMBV12-WH 1/8'' F x F 0.32'' (8) 1.79''(45.5) 0.85'' (21.5) 0.51'' (13) 1.24'' (31.5)
1000SMBV25-WH 1/4'' F x F
1000SMBV33-WH 3/8" F x F 1.73''(44)
800SMBV50-WH 1/2" F x F 0.39'' (10) 2.11''(53.5) 1'' (25.5) 0.59'' (15) 1.32'' (33.5)
1000SMBV12M-WH 1/8'' M x F 0.32'' (8) 1.79''(45.5) 0.85'' (21.5) 0.51''(13) 1.24''(31.5)
1000SMBV25M-WH 1/4'' M x F
1000SMBV33M-WH 3/8" M x F 1.73''(44)
800SMBV50M-WH 1/2" M x F 0.39'' (10) 2.22'' (56.5) 1'' (25.5) 0.59'' (15) 1.32''(33.5)
1000SMBV12MM-WH 1/8'' M x M 0.32'' (8) 2.17'' (55) 0.85'' (21.5) 0.51'' (13) 1.24'' (31.5)
1000SMBV25MM-WH 1/4'' M x M
1000SMBV33MM-WH 3/8" M x M 2.22''(56.5)
800SMBV50MM-WH 1/2" M x M 0.39'' (10) 2.64'' (67) 1''(25.5) 0.73''(18.5) 1.32'' (33.5)
Mini Kugelhahn mit Knebelgriff, Edelstahl
Bestellnr. Größe d IN(mm) A IN(mm) B IN(mm) C IN(mm) H IN(mm)
1000SMBV12-TH 1/8'' F x F 0.32'' (8) 1.79''(45.5) 0.85'' (21.5) 0.51'' (13) 1.24'' (31.5)
1000SMBV25-TH 1/4” F x F
1000SMBV33-TH 3/8" F x F 1.73''(44)
800SMBV50-TH 1/2" F x F 0.39'' (10) 2.11''(53.5) 1'' (25.5) 0.59'' (15) 1.32'' (33.5)
1000SMBV12M-TH 1/8'' M x F 0.32'' (8) 1.79''(45.5) 0.85'' (21.5) 0.51''(13) 1.24''(31.5)
1000SMBV25M-TH 1/4''M x F
1000SMBV33M-TH 3/8" M x F 1.73''(44)
800SMBV50M-TH 1/2" M x F 0.39'' (10) 2.22'' (56.5) 1'' (25.5) 0.59'' (15) 1.32''(33.5)
1000SMBV12MM-TH 1/8'' M x M 0.32'' (8) 2.17'' (55) 0.85'' (21.5) 0.51'' (13) 1.24'' (31.5)
1000SMBV25MM-TH 1/4'' M x M
1000SMBV33MM-TH 3/8" M x M 2.22''(56.5)
800SMBV50MM-TH 1/2" M x M 0.39'' (10) 2.64'' (67) 1''(25.5) 0.73''(18.5) 1.32'' (33.5)
Mini Kugelhahn mit Hebelgriff, Edelstahl
Bestellnr. Größe d IN(mm) A IN(mm) B IN(mm) C IN(mm) H IN(mm)
1000SMBV12-LH 1/8'' F x F 0.32'' (8) 1.79''(45.5) 0.85'' (21.5) 0.51'' (13) 1.24'' (31.5)
1000SMBV25-LH 1/4'' F x F
1000SMBV33-LH 3/8" F x F 1.73''(44)
800SMBV50-LH 1/2" F x F 0.39'' (10) 2.11''(53.5) 1'' (25.5) 0.59'' (15) 1.32'' (33.5)
1000SMBV12M-LH 1/8'' M x F 0.32'' (8) 1.79''(45.5) 0.85'' (21.5) 0.51''(13) 1.24''(31.5)
1000SMBV25M-LH 1/4'' M x F
1000SMBV33M-LH 3/8" M x F 1.73''(44)
800SMBV50M-LH 1/2" M x F 0.39'' (10) 2.22'' (56.5) 1'' (25.5) 0.59'' (15) 1.32''(33.5)
1000SMBV12MM-LH 1/8” M x M 0.32'' (8) 2.17'' (55) 0.85'' (21.5) 0.51'' (13) 1.24'' (31.5)
1000SMBV25MM-LH 1/4'' M x M
1000SMBV33MM-LH 3/8" M x M 2.22''(56.5)
800SMBV50MM-LH 1/2" M x M 0.39'' (10) 2.64'' (67) 1''(25.5) 0.73''(18.5) 1.32'' (33.5)
Intech Manufacturing ist ein professioneller Hersteller von Standard- und maßangefertigten Ventilen, Verbindunsstücken und Fittings, Maschinenbauteilen, Kunststoffteilen und Gummikomponenten. Wir können auch auf Maß Ventile anfertigen, z.B. aus Edelstahl, Messing, Bronze, Karbonstahl, Aluminium und Kunststoff. Wenn wir ein Produkt nicht selbst herstellen können, beschaffen wir für unsere Kund*innen die gewünschten Ventile, Fittings, Schläuche und Maschinenbauteile von anderen, uns vertrauten Herstellern. Bei uns erhalten Sie also alles, was Sie brauchen - One-Stop Rundum-Service.
