Kohlenstoffstahl Kugelhahn, mit Sechskant-Profil
- Betriebsdruck: 2000 PSI ( 1/4" bis 1" ), 1500PSI ( 1-1/4" bis 2")
- Temperaturbereich: -20 °F bis 425 °F(-30 °C bis +220 °C)

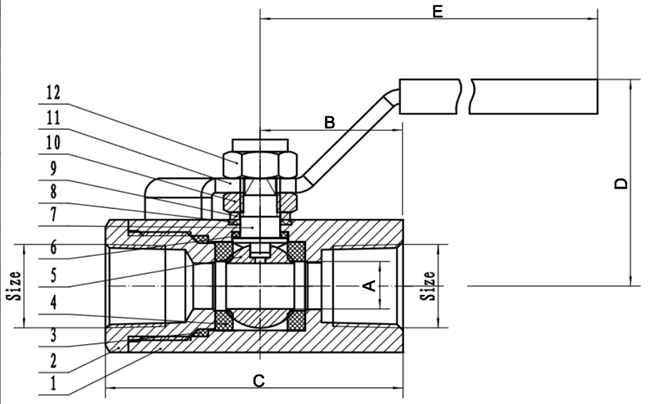

| Pos. | Bauteil | Material |
| 1 | Gehäuse | Kohlenstoffstahl |
| 2 | Verschlusskappe | Kohlenstoffstahl |
| 3 | Kugelsitz | RPTFE |
| 4 | Dichtung | RPTFE |
| 5 | Kugel | Edelstahl |
| 6 | Dichtung | RPTFE |
| 7 | Spindel | Edelstahl |
| 8 | Dichtung | RPTFE |
| 9 | Stützscheibe | Edelstahl |
| 10 | Mutter | Edelstahl |
| 11 | Handhebel | Edelstahl |
| 12 | Sicherungsmutter | Edelstahl |
Inch/Metric(mm)
| Bestellnr. | Größe | A | B | C | D | E |
| Inch | mm | Inch | mm | Inch | mm | Inch | mm | Inch | mm |
| CSV-25 | 1/4" | 0.37 | 9.40 | 1.18 | 29.97 | 2.36 | 59.94 | 1.63 | 41.40 | 4.02 | 102.11 |
| CSV-33 | 3/8" | 0.37 | 9.40 | 1.18 | 29.97 | 2.36 | 59.94 | 1.63 | 41.40 | 4.02 | 102.11 |
| CSV-50 | 1/2" | 0.37 | 9.40 | 1.18 | 29.97 | 2.36 | 59.94 | 2.07 | 52.58 | 4.54 | 115.32 |
| CSV-75 | 3/4" | 0.49 | 12.45 | 1.32 | 33.53 | 2.64 | 67.06 | 2.36 | 59.94 | 4.54 | 115.32 |
| CSV-100 | 1" | 0.66 | 16.76 | 1.44 | 36.58 | 2.87 | 72.90 | 2.52 | 64.01 | 5.31 | 134.87 |
Intech Manufacturing ist ein professioneller Hersteller von Standard- und maßangefertigten Ventilen, Verbindunsstücken und Fittings, Maschinenbauteilen, Kunststoffteilen und Gummikomponenten. Wir können auch auf Maß Ventile anfertigen, z.B. aus Edelstahl, Messing, Bronze, Karbonstahl, Aluminium und Kunststoff. Wenn wir ein Produkt nicht selbst herstellen können, beschaffen wir für unsere Kund*innen die gewünschten Ventile, Fittings, Schläuche und Maschinenbauteile von anderen, uns vertrauten Herstellern. Bei uns erhalten Sie also alles, was Sie brauchen - One-Stop Rundum-Service.
