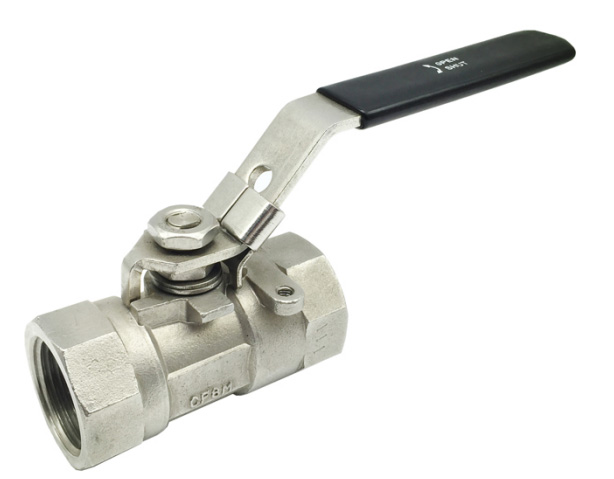

Edelstahl Kugelhahn mit integriertem Gehäuse

  • Edelstahl Kugelhahn mit integriertem Gehäuse
Anfrage
  • Betriebsdruck: 2000 PSI W.O.G. (Kaltwasser, Öl, Gas)
  • Temperaturbereich: von -20 ° F bis +450 ° F (von -30 °C bis 23 °C)
  • Voller Durchgang für 1/4", Standard-Durchgang für 3/8" bis 1/2", reduzierter Durchgang für 3/4" bis 2"
  • RPTFE Sitz
  • NPT Gewinde
Spezifikationen
Inch/Metric(mm)
Bestellnr. Größe L H H1 D E M
Inch mm Inch mm Inch mm Inch mm Inch mm
32H979 1/4" 2.32 58.93 1.73 43.94 0.53 13.46 0.36 9.14 4.37 111.00 10-24UNS
32H980 3/8" 2.32 58.93 1.73 43.94 0.53 13.46 0.36 9.14 4.37 111.00 10-24UNS
32H981 1/2" 2.63 66.80 1.73 43.94 0.53 13.46 0.36 9.14 4.37 111.00 10-24UNS
32H982 3/4" 2.79 70.87 1.87 47.50 0.66 16.76 0.49 12.45 4.37 111.00 10-24UNS
32H983 1" 3.34 84.84 2.36 59.94 0.80 20.32 0.62 15.75 5.57 141.48 10-24UNS
32H984 1-1/4" 3.70 93.98 2.55 64.77 0.98 24.89 0.78 19.81 5.57 141.48 10-24UNS
32H985 1-1/2" 3.93 99.82 2.79 70.87 1.12 28.45 0.96 24.38 6.35 161.29 1/4-20UNS
32H986 2" 4.64 117.86 3.01 76.45 1.37 34.80 1.25 31.75 6.35 161.29 1/4-20UNS

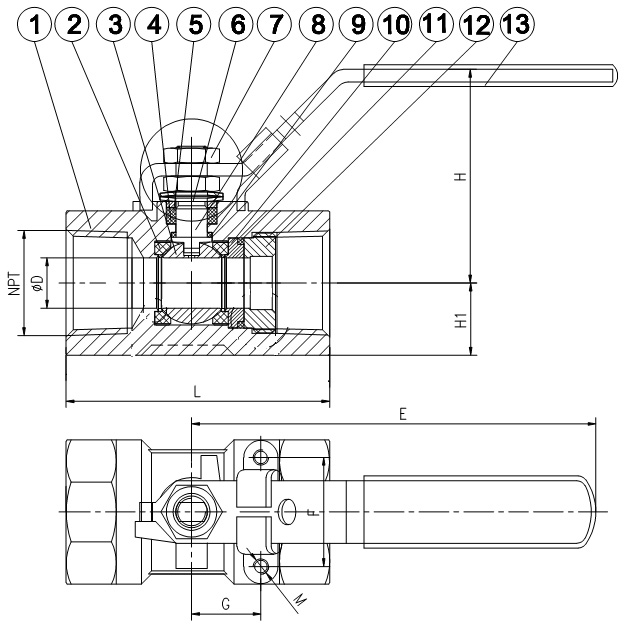

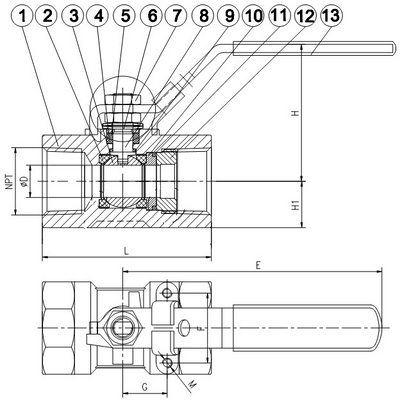

Edelstahl Kugelhahn mit integriertem Gehäuse
Pos. Bauteil Material
1 Gehäuse 316 Edelstahl
2 Sitz RPTFE
3 Kugel 316 Edelstahl
4 Stopfbuchspackung Graphit
5 Gland Bush 304 Edelstahl
6 Unterlegscheibe Kohlenstoffstahl
7 Mutter Kohlenstoffstahl
8 Spindel 316 Edelstahl
9 Anlaufscheibe RPTFE
10 Sitz 316 Edelstahl
11 Gehäusedichtung Graphit
12 Einschraubstück 316 Edelstahl
13 Hebel Kohlenstoffstahl mit PVC Hebelschutz
Intech Manufacturing ist ein professioneller Hersteller von Standard- und maßangefertigten Ventilen, Verbindunsstücken und Fittings, Maschinenbauteilen, Kunststoffteilen und Gummikomponenten. Wir können auch auf Maß Ventile anfertigen, z.B. aus Edelstahl, Messing, Bronze, Karbonstahl, Aluminium und Kunststoff. Wenn wir ein Produkt nicht selbst herstellen können, beschaffen wir für unsere Kund*innen die gewünschten Ventile, Fittings, Schläuche und Maschinenbauteile von anderen, uns vertrauten Herstellern. Bei uns erhalten Sie also alles, was Sie brauchen - One-Stop Rundum-Service.
