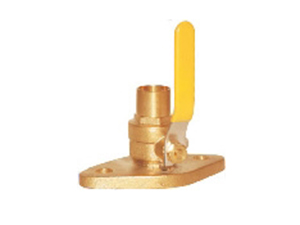

Messingkugelhahn - Volldruchgang - Flanschplatte

  • Betriebsdruck: 150 PSI
  • Temperaturbereich: von -4 °F bis 250 °F (von -20 °C bis + 120 °C)
Bestellnr. Beschreibung Bilder
III-242-50 Messing Kugelhahn mit Flansch,1/2" F NPT
Messingkugelhahn - Volldruchgang - Flanschplatte
III-242-75 Messing Kugelhahn mit Flansch, 3/4" F NPT
III-242-100 Messing Kugelhahn mit Flansch,1" F NPT
III-242-125 Messing Kugelhahn mit Flansch, 1-1/4" F NPT
III-242-150 Messing Kugelhahn mit Flansch,1-1/2" F NPT
III-242-200 Messing Kugelhahn mit Flansch, 2" F NPT
III-243-50 Messing Kugelhahn mit Flansch,1/2" C x C
Messingkugelhahn - Volldruchgang - Flanschplatte
III-243-75 Messing Kugelhahn mit Flansch, 3/4" C x C
III-243-100 Messing Kugelhahn mit Flansch, 1" C x C
III-243-125 Messing Kugelhahn mit Flansch,1-1/4" C x C
III-243-150 Messing Kugelhahn mit Flansch,1-1/2" C x C

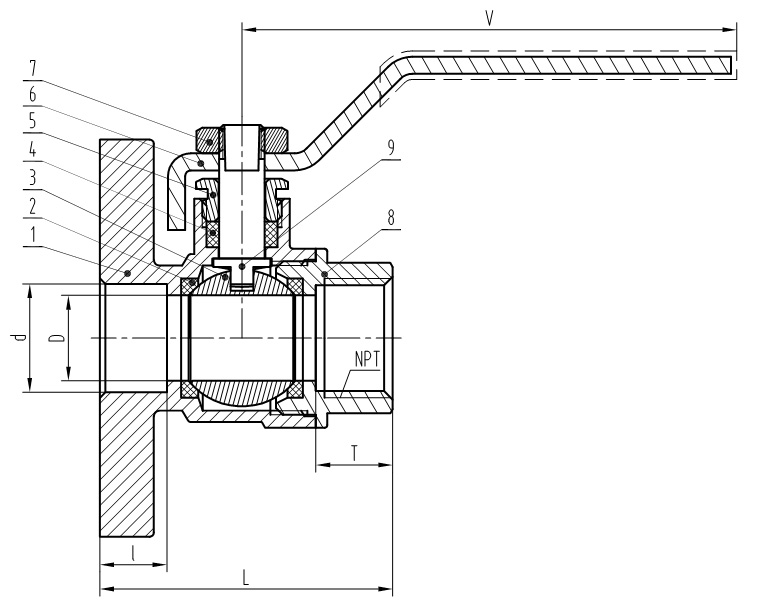

Pos. Bauteil Material
1 Gehäuse Messing
2 Kugelsitz PTFE
3 Ball Messing
4 Spindelpackung PTFE
5 Stopfbuchse Haube Messing
6 Handhebel Stahl
7 Mutter Messing
8 Verschlusskappe Messing
9 Spindel Messing
Messingkugelhahn - Volldruchgang - Flanschplatte
Inch/Metric(mm)
Bestellnr. Größe L d D V
Inch mm Inch mm Inch mm Inch mm
III-242-50 1/2" NPT 1.98 50.29 1/2" 12.70 0.55 13.97 2.87 72.90
III-242-75 3/4" NPT 2.18 55.37 3/4" 19.05 0.76 19.30 2.87 72.90
III-242-100 1" NPT 2.48 62.99 1" 25.40 0.96 24.38 2.87 72.90
III-242-125 1-1/4" NPT 2.84 72.14 1-1/4" 31.75 1.18 29.97 4.00 101.60
III-242-150 1-1/2" NPT 3.23 82.04 1-1/2" 38.10 1.49 37.85 4.15 105.41
III-242-200 2" NPT 3.56 90.42 2" 50.80 1.85 46.99 4.15 105.41

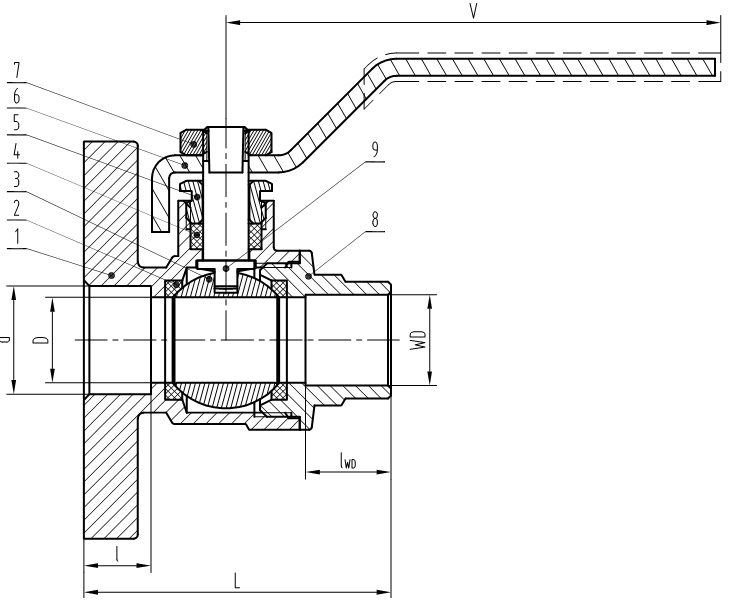

Pos. Bauteil Material
1 Gehäuse Messing
2 Kugelsitz PTFE
3 Ball Messing
4 Spindelpackung PTFE
5 Stopfbuchse Haube Messing
6 Handhebel Stahl
7 Mutter Messing
8 Verschlusskappe Messing
9 Spindel Messing
Messingkugelhahn - Volldruchgang - Flanschplatte
Inch/Metric(mm)
Bestellnr. Größe L d D V
Inch mm Inch mm Inch mm Inch mm
III-243-50 1/2" NPT 2.22 56.39 1/2" 12.70 0.50 12.70 2.87 72.90
III-243-75 3/4" NPT 2.61 66.29 3/4" 19.05 0.75 19.05 2.87 72.90
III-243-100 1" NPT 3.05 77.47 1" 25.40 0.90 22.86 2.87 72.90
III-243-125 1-1/4" NPT 3.44 87.38 1-1/4" 31.75 0.97 24.64 4.00 101.60
III-243-150 1-1/2" NPT 3.92 99.57 1-1/2" 38.10 1.09 27.69 4.15 105.41
III-243-200 2" NPT 4.20 106.68 2" 50.80 1.34 34.04 4.15 105.41
