Betriebsdruck:
1500 PSI WOG für 1/8" bis 1/4"
1000 PSI WOG für unteren Anschluss auf 3/8" bis 1/2", 600PSI WOG für seitlichen Anschluss auf 3/8" und 1/2"
Max. Vakuum: 29.92" Hg
Temperaturbereich: von -40 °F bis +300 °F (von -40 °C bis +150 °C)
Pos.
Bauteil
Material
9
Schraube
Stahl
8
Handhebel
Kunststoff
7
Mutter für Tabeleinbau
Messing
6
O-Ring
Viton
5
Spindel
Messing
4
Kugel
Messing verchromt
3
Kugelsitz
PTFE
2
Verschlusskapee
Messing
1
Gehäuse
Messing

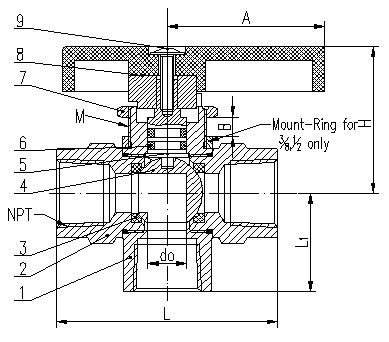

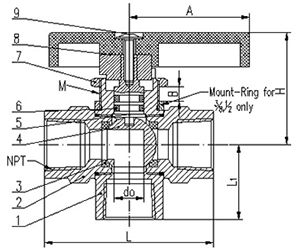

Innengewinde x Innengewinde

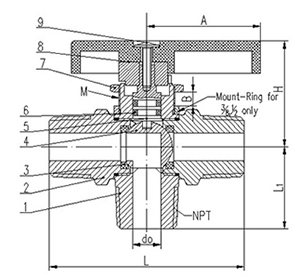

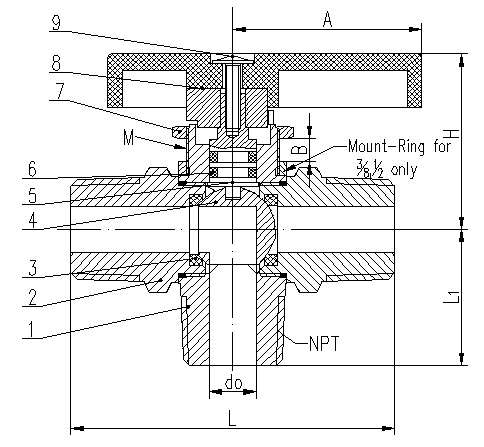

Außengewinde x Außengewinde
Inch/Metric(mm)
Bestellnr.
Größe
Anschluss
L
L1
do
B (Max.Dicke der Tafel)
A
H
Inch
mm
Inch
mm
Inch
mm
Inch
mm
Inch
mm
Inch
mm
1WMV8
1/2"
F x F
2.60
65.99
1.30
32.99
0.39
9.98
0.16
3.99
1.54
38.99
1.50
38.00
1WMV7
3/8"
F x F
2.13
53.98
0.94
23.98
0.39
9.98
0.16
3.99
1.54
38.99
1.42
35.99
1WMV6
1/4"
F x F
1.89
47.98
0.86
21.89
0.31
7.98
0.16
3.99
1.18
30.00
1.30
32.99
1WMV5
1/8"
F x F
1.89
47.98
0.86
21.89
0.24
5.99
0.16
3.99
1.18
30.00
1.30
32.99
1WMW3
1/2"
M x M
1.10
27.99
1.10
27.99
0.39
9.98
0.16
3.99
1.54
38.99
1.50
38.00
1WMW2
3/8"
M x M
2.48
62.99
1.04
26.49
0.39
9.98
0.16
3.99
1.54
38.99
1.42
35.99
1WMW1
1/4"
M x M
2.05
51.99
0.87
22.00
0.31
7.98
0.16
3.99
1.18
30.00
1.30
32.99
1WMV9
1/8"
M x M
1.97
49.99
0.86
21.89
0.24
5.99
0.16
3.99
1.18
30.00
1.30
32.99
