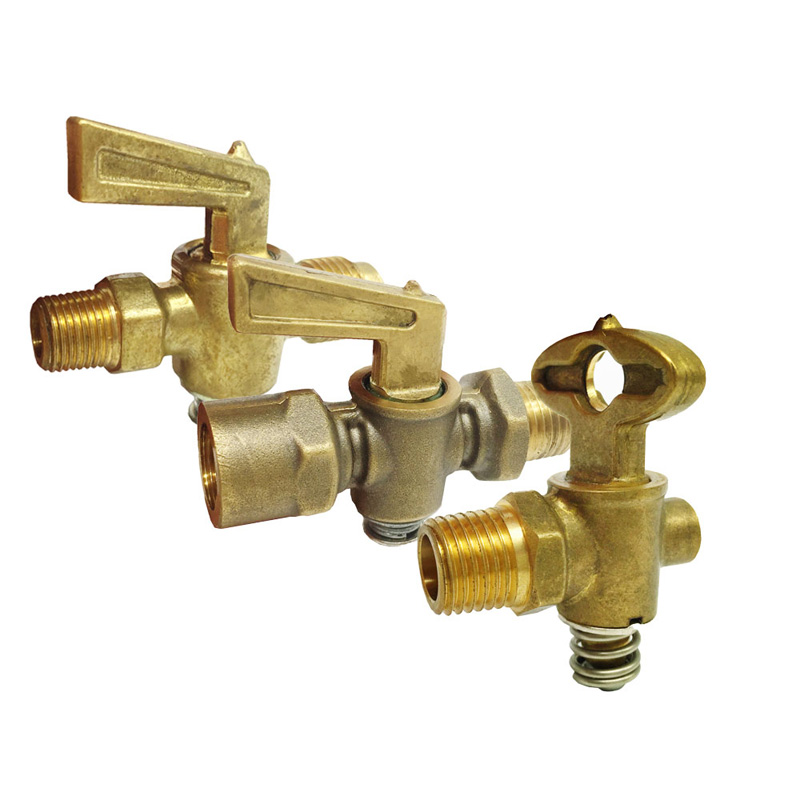

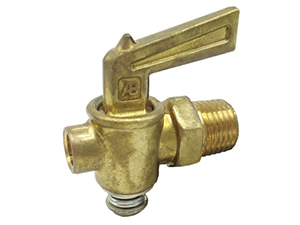

Messing Absperrhähne

  • Messing Absperrhähne
Anfrage
  • Der Messing Absperrhahn dient zum Regulieren und Absperren von Niederdruck-Luft, Wasser und anderen Flüssigkeiten.
  • Betriebsdruck:150 PSI
  • Metalldichtungen
  • Es ist nicht empfohlen mit Naturga und LPG zu benutzen.

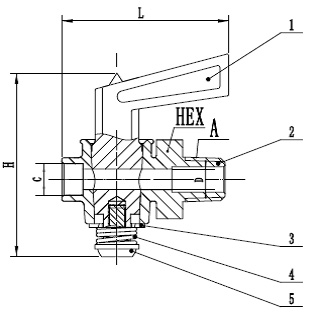

Pos. Bauteil Material
1 Spindel Messing
2 Gehäuse Messing
3 Dichtung Q235
4 Druckfeder 65Mn
5 Schraube Stahl
  • Messing Absperrhähne
  • Messing Absperrhähne
Inch/Metric (mm)
Größe(A) C D H L Hex
Inch mm Inch mm Inch mm Inch mm Inch mm
1/8'' 0.28 7.2 0.19 4.70 1.81 46 1.99 50.6 0.67 17
1/4'' 0.28 7.20 0.26 6.50 1.81 46.00 2.06 52.30 0.67 17.00
3/8'' 0.31 7.90 0.28 7.20 2.29 58.20 2.30 58.40 0.83 21.00
1/2'' 0.31 7.90 0.28 7.20 2.50 63.50 3.00 76.20 0.91 23.00
Pos. Bauteil Material
1 Spindel Messing
2 Gehäuse Messing
3 Dichtung Q235
4 Druckfeder 65Mn
5 Schraube Stahl

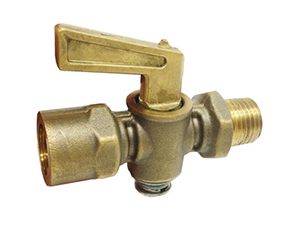

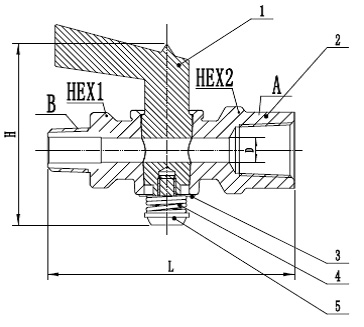

  • Messing Absperrhähne
  • Messing Absperrhähne
Inch/Metric (mm)
Größe(A) B D H L Hex1 Hex2
Inch mm Inch mm Inch mm Inch mm Inch mm
1/4'' 1/4'' 0.22 5.60 1.82 46.20 2.27 57.70 0.67 17.00 0.75 19.00
Pos. Bauteil Material
1 Spindel Messing
2 Gehäuse Messing
3 Dichtung Q235
4 Druckfeder 65Mn
5 Schraube Stahl

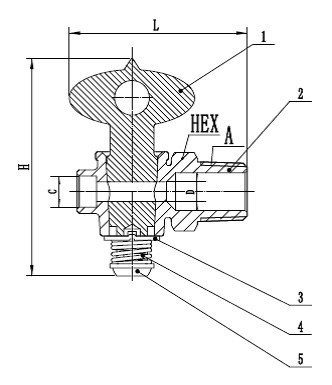

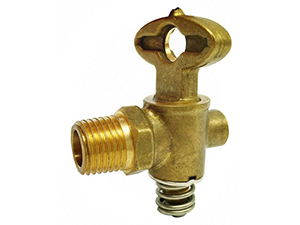

  • Messing Absperrhähne
  • Messing Absperrhähne
Inch/Metric (mm)
Größe(A) C D H L Hex
Inch mm Inch mm Inch mm Inch mm Inch mm
1/8'' 0.28 7.20 0.19 4.70 1.95 49.50 1.54 39.00 0.67 17.00
1/4'' 0.28 7.20 0.18 4.50 1.95 49.50 1.54 39.00 0.67 17.00
Pos. Bauteil Material
1 Spindel Messing
2 Gehäuse Messing
3 Dichtung Q235
4 Druckfeder 65Mn
5 Schraube Stahl

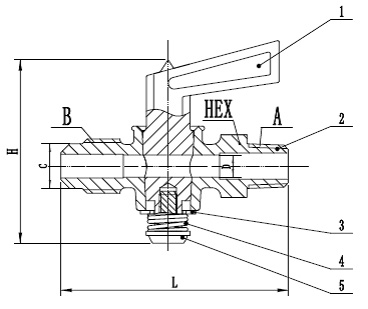

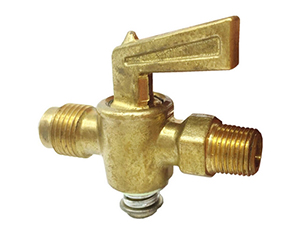

  • Messing Absperrhähne
  • Messing Absperrhähne
Inch/Metric (mm)
Größe(A) B C D H L Hex
Inch mm Inch mm Inch mm Inch mm Inch mm
1/8'' 1/4'' 0.39 10 0.20 5.1 1.88 47.8 2.16 54.8 0.49 12.5
1/4'' 1/4'' 0.39 10.00 0.26 6.50 1.84 46.80 2.19 55.60 0.67 17.00
1/8'' 5/16'' 0.47 12.00 0.20 5.10 1.88 47.80 2.06 52.30 0.51 13.00
1/4'' 5/16'' 0.47 12.00 0.26 6.50 1.84 46.80 2.13 54.00 0.67 17.00
1/4'' 3/8'' 0.47 12.00 0.26 6.50 1.84 46.80 2.27 57.70 0.67 17.00
3/8'' 1/2'' 0.63 16.00 0.28 7.20 2.27 57.70 2.36 60.00 0.83 21.00
Intech Manufacturing ist ein professioneller Hersteller von Standard- und maßangefertigten Ventilen, Verbindunsstücken und Fittings, Maschinenbauteilen, Kunststoffteilen und Gummikomponenten. Wir können auch auf Maß Ventile anfertigen, z.B. aus Edelstahl, Messing, Bronze, Karbonstahl, Aluminium und Kunststoff. Wenn wir ein Produkt nicht selbst herstellen können, beschaffen wir für unsere Kund*innen die gewünschten Ventile, Fittings, Schläuche und Maschinenbauteile von anderen, uns vertrauten Herstellern. Bei uns erhalten Sie also alles, was Sie brauchen - One-Stop Rundum-Service.
