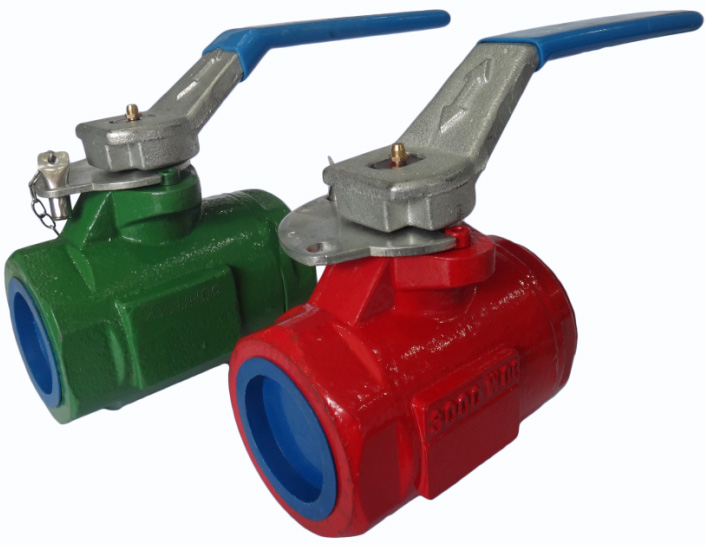

Kugelhahn im Ölfeld, Kohlenstoffstahl / Gusseisen
- Druckbereich: 1000 PSI-5000 PSI
- Temperaturbereich: von -20 °F bis 480 °F (von -30 °C bis +250 °C)

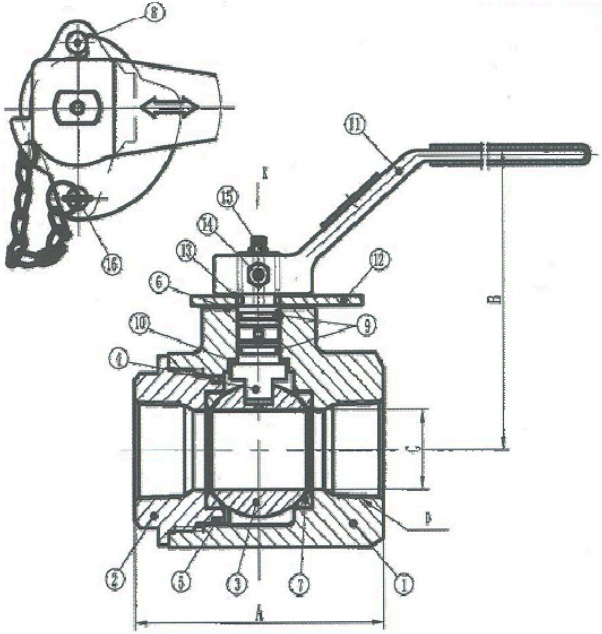

| Pos. | Bauteil | Material |
| 1 | Gehäuse | Gusseisen/A216 WVB |
| 2 | Verschlusskappe | Gusseisen/A216 WVB |
| 3 | Kugel | S.S.304 |
| 4 | Spindel | S.S.420 |
| 5 | Gehäusedichtung | HNBR/VITON |
| 6 | Spindellager | PTFE |
| 7 | Sitze | RPTFE/PEEK |
| 8 | Anschlagbolzen | Stahl |
| 9 | Spindeldichtung | HNBR |
| 10 | Axialdrucklager | PTFE |
| 11 | Handhebel | Kohlenstoffstahl |
| 12 | Anschlagplatte | Stahl |
| 13 | Sicherungsring | Stahl |
| 14 | Handhebel | Kohlenstoffstahl |
| 15 | Schmiernippel | Kupfer |
| 16 | Sicherungsbolzen mit Kette | Kohlenstoffstahl |
Inch/Metric(mm)
| Pos. | Größe | Druck | Material | A | B | C | Anschluss |
| CS200R-3000 | 2" | 3000psi | A216 WCB | 5.51/139.95 | 5.28/134.11 | 1.49/37.85 | Reduziert |
| CS200R-5000 | 2" | 5000psi | 5.51/139.95 | 5.28/134.11 | 1.49/37.85 | Reduziert |
| CS200F-3000 | 2" | 3000psi | 6.00/152.40 | 5.93/150.62 | 1.97/50.04 | Voller Durchgang |
| DI100F-2000 | 1" | 2000psi | Gusseisen | 4.02/102.11 | 3.66/92.96 | 1.00/25.4 | Voller Durchgang |
| DI200R-2000 | 2" | 2000psi | 5.51/139.95 | 5.28/134.11 | 1.5/38.10 | Reduziert |
| DI300R-2000 | 3" | 2000psi | 7.48/189.99 | 8.66/219.96 | 1.97/50.04 | Reduziert |
| DI400R-1000 | 4" | 1000psi | 8.74/222.00 | 6.77/171.96 | 2.99/75.95 | Reduziert |
