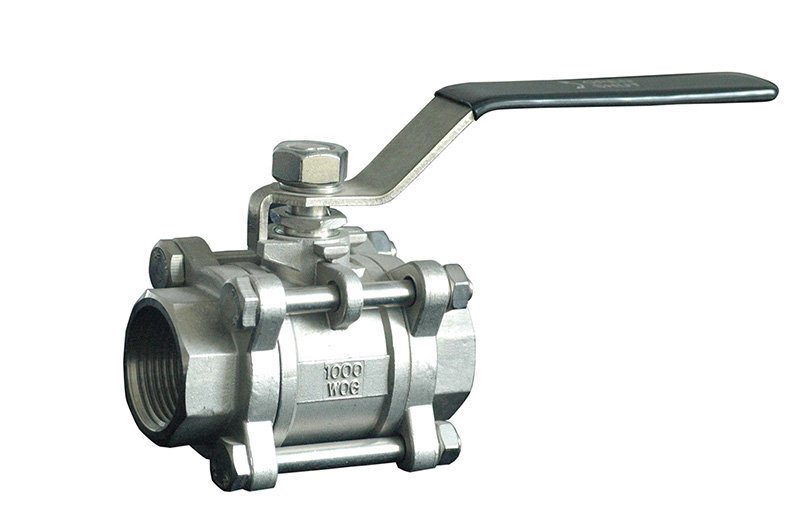

Edelstahl Kugelhahn - 3-teilig

  • Edelstahl Kugelhahn - 3-teilig
Anfrage
  • Betriebsdruck: 1000 PSI
  • Temperaturbereich: von -20 ˚F bis 425 ˚F (von -30 °C bis 220 °C)
  • Geeignet für Vakuumanwendung bis zu 29.9"Hg
Spezifikationen
Inch/Metric(mm)
Bestellnr. Größe (D) A B C E
Inch mm Inch mm Inch mm Inch mm
SS3P-25 1/4" 2.55 64.77 3.54 89.92 1.88 47.75 0.39 9.91
SS3P-33 3/8" 2.55 64.77 3.54 89.92 1.88 47.75 0.47 11.94
SS3P-50 1/2" 2.75 69.85 3.93 99.82 2.16 54.86 0.59 14.99
SS3P-75 3/4" 3.14 79.76 4.72 119.89 2.36 59.94 0.78 19.81
SS3P-100 1" 3.54 89.92 5.51 139.95 2.75 69.85 0.98 24.89
SS3P-125 1-1/4" 4.33 109.98 5.51 139.95 3.22 81.79 1.25 31.75
SS3P-150 1-1/2" 4.72 119.89 7.08 179.83 7.08 179.83 1.49 37.85
SS3P-200 2" 5.70 144.78 7.87 199.90 4.13 104.90 1.96 49.78

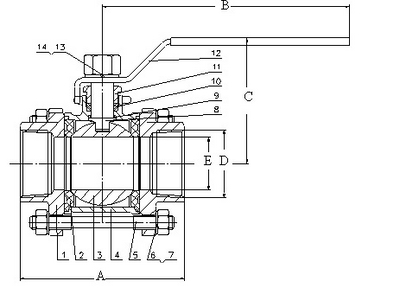

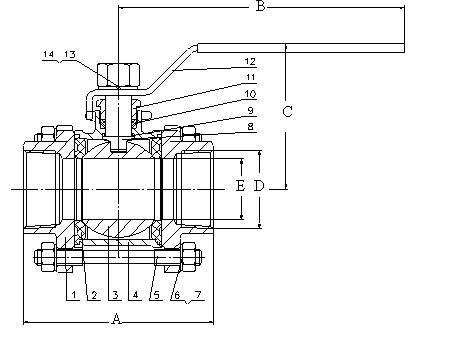

Edelstahl Kugelhahn - 3-teilig
Pos. Bauteil Material
1 Verschlusskappe Edelstahl
2 Kappendichtung PTFE
3 Kugel Edelstahl
4 Gehäuse Edelstahl
5 Bolz Edelstahl
6 Unterlegscheibe Kohlenstoffstahl
7 Mutter Edelstahl
8 Spindel Edelstahl
9 Bodendichtung PTFE
10 Stopfbuchspackung PTFE
11 Druckring Edelstahl
12 Hebel Edelstahl
13 Unterlegscheibe Edelstahl
14 Mutter Edelstahl
Intech Manufacturing ist ein professioneller Hersteller von Standard- und maßangefertigten Ventilen, Verbindunsstücken und Fittings, Maschinenbauteilen, Kunststoffteilen und Gummikomponenten. Wir können auch auf Maß Ventile anfertigen, z.B. aus Edelstahl, Messing, Bronze, Karbonstahl, Aluminium und Kunststoff. Wenn wir ein Produkt nicht selbst herstellen können, beschaffen wir für unsere Kund*innen die gewünschten Ventile, Fittings, Schläuche und Maschinenbauteile von anderen, uns vertrauten Herstellern. Bei uns erhalten Sie also alles, was Sie brauchen - One-Stop Rundum-Service.
