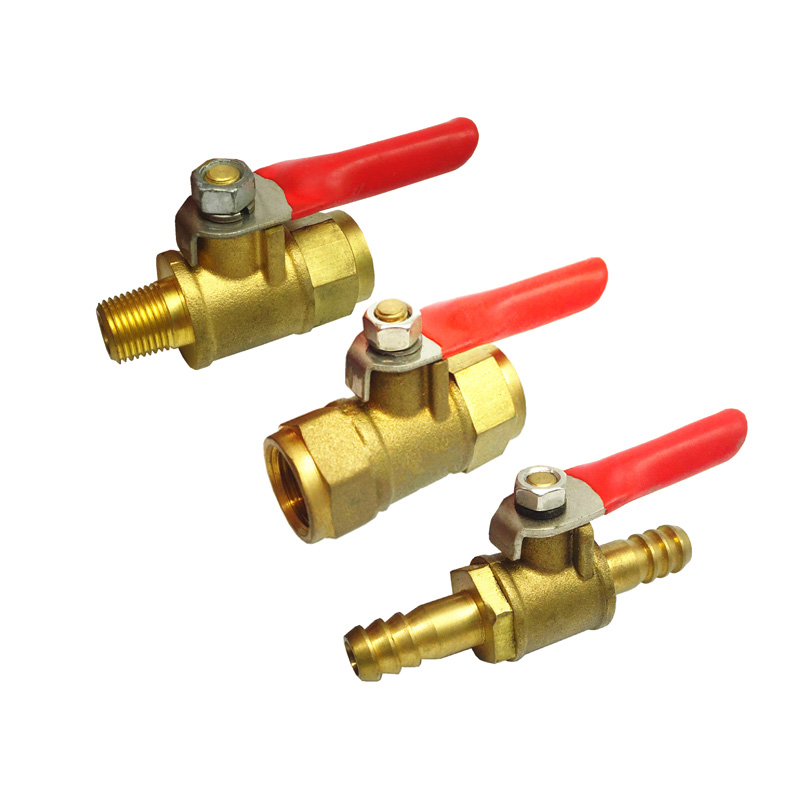

Mini-Kugelhahn, Messing, auf Luftkompressor
- Max. Betriebsdruck: 300 PSI (20 bar für Gewindeanschluss) 250 PSI (17 bar für Schlauchtülle)
- Temperature Range: -4 °F bis +250 °F (-20 °C bis +120 °C)
- Anschluss: Gewinde oder Schlauchtülle
- Verfügbare Größe: von 1/8" bis 1/2" Gewinde oder Rohr
- Verchromter Stahl-Handhebel: 180°Drehung für einfache und schnelle Öffnung und Abschließung
- Fünf Farben für einfache Identifikation im Verteiler

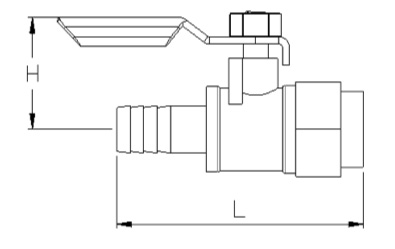

NPT Innengewinde x Schlauchtülle
Inch/Metric(mm)
| Bestellnr. | Größe von Anschluss | L | H | Bilder |
| |
| ACBV-12F1/8H | 1/8F x 1/8"ID | 40(1.57) | 22(0.87) |
| ACBV-12F3/16H | 1/8F x 3/16"ID | 44(1.73) | 22(0.87) |
| ACBV-12F1/4H | 1/8F x 1/4"ID | 48(1.89) | 22(0.87) |
| ACBV-12F3/8H | 1/8F x 3/8"ID | 48(1.89) | 22(0.87) |
| ACBV-25F1/8H | 1/4F x 1/8"ID | 42(1.65) | 22(0.87) |
| ACBV-25F3/16H | 1/4F x 3/16"ID | 46(1.81) | 22(0.87) |
| ACBV-25F1/4H | 1/4F x 1/4"ID | 50(1.97) | 22(0.87) |
| ACBV-25F3/8H | 1/4F x 3/8"ID | 50(1.97) | 22(0.87) |
| ACBV-25F1/2H | 1/4F x 1/2"ID | 50(1.97) | 22(0.87) |
| ACBV-33F1/8H | 3/8F x 1/8"ID | 42(1.65) | 24(0.94) |
| ACBV-33F3/16H | 3/8F x 3/16"ID | 46(1.81) | 24(0.94) |
| ACBV-33F1/4H | 3/8F x 1/4"ID | 50(1.97) | 24(0.94) |
| ACBV-33F3/8H | 3/8F x 3/8"ID | 50(1.97) | 24(0.94) |
| ACBV-33F1/2H | 3/8F x 1/2"ID | 50(1.97) | 24(0.94) |
| ACBV-50F1/4H | 1/2F x 1/4"ID | 59(2.32) | 28(1.10) |
| ACBV-50F3/8H | 1/2F x 3/8"ID | 59(2.32) | 28(1.10) |
| ACBV-50F1/2H | 1/2F x 1/2"ID | 59(2.32) | 28(1.10) |
NPT Außengewinde x Schlauchtülle
| ACBV-12M1/8H | 1/8M x 1/8"ID | 40(1.57) | 24(0.94) | |
| ACBV-12M3/16H | 1/8M x 3/16"ID | 44(1.73) | 24(0.94) |
| ACBV-12M1/4H | 1/8M x 1/4"ID | 48(1.89) | 24(0.94) |
| ACBV-12M3/8H | 1/8M x 3/8"ID | 48(1.89) | 24(0.94) |
| ACBV-25M1/8H | 1/4M x 1/8"ID | 42(1.65) | 24(0.94) |
| ACBV-25M3/16H | 1/4M x 3/16"ID | 46(1.81) | 24(0.94) |
| ACBV-25M1/4H | 1/4M x 1/4"ID | 50(1.97) | 24(0.94) |
| ACBV-25M3/8H | 1/4M x 3/8"ID | 50(1.97) | 24(0.94) |
| ACBV-25M1/2H | 1/4M x 1/2"ID | 50(1.97) | 24(0.94) |
| ACBV-33M1/8H | 3/8M x 1/8"ID | 42(1.65) | 24(0.94) |
| ACBV-33M3/16H | 3/8M x 3/16"ID | 46(1.81) | 24(0.94) |
| ACBV-33M1/4H | 3/8M x 1/4"ID | 50(1.97) | 24(0.94) |
| ACBV-33M3/8H | 3/8M x 3/8"ID | 50(1.97) | 24(0.94) |
| ACBV-33M1/2H | 3/8M x 1/2"ID | 50(1.97) | 24(0.94) |
| ACBV-50M1/4H | 1/2M x 1/4"ID | 59(2.32) | 24(0.94) |
| ACBV-50M3/8H | 1/2M x 3/8"ID | 59(2.32) | 24(0.94) |
| ACBV-50M1/2H | 1/2M x 1/2"ID | 59(2.32) | 24(0.94) |

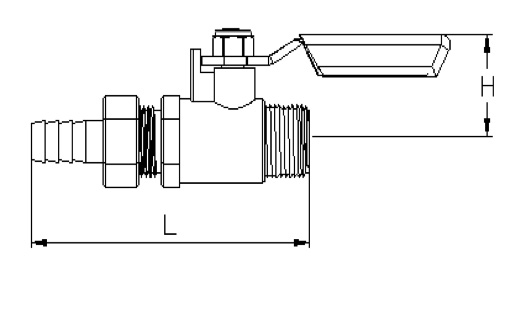

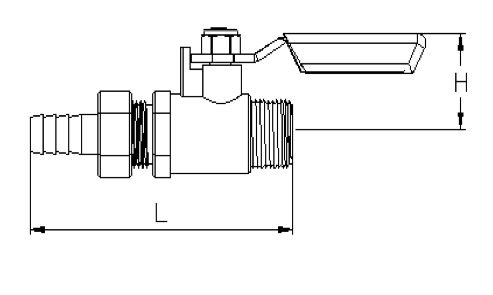

NPT Außengewinde x Schlauchtülle
| ACBV-12M1/8UH |
1/8M x 1/8"ID |
55(2.16) |
22(0.87) |
|
| ACBV-12M3/16UH | 1/8M x 3/16"ID | 63(2.48) | 22(0.87) |
| ACBV-12M1/4UH | 1/8M x 1/4"ID | 68(2.68) | 22(0.87) |
| ACBV-12M3/8UH | 1/8M x 3/8"ID | 68(2.68) | 22(0.87) |
| ACBV-25M1/8UH | 1/4M x 1/8"ID | 55(2.17) | 22(0.87) |
| ACBV-25M3/16UH | 1/4M x 3/16"ID | 63(2.48) | 22(0.87) |
| ACBV-25M1/4UH | 1/4M x 1/4"ID | 68(2.68) | 22(0.87) |
| ACBV-25M3/8UH | 1/4M x 3/8"ID | 68(2.68) | 22(0.87) |
| ACBV-25M1/2UH | 1/4M x 1/2"ID | 68(2.68) | 22(0.87) |
| ACBV-33M1/8UH | 3/8M x 1/8"ID | 61(2.40) | 24(0.94) |
| ACBV-33M3/16UH | 3/8M x 3/16"ID | 69(2.72) | 24(0.94) |
| ACBV-33M1/4UH | 3/8M x 1/4"ID | 74(2.91) | 24(0.94) |
| ACBV-33M3/8UH | 3/8M x 3/8"ID | 74(2.91) | 24(0.94) |
| ACBV-33M1/2UH | 3/8M x 1/2"ID | 74(2.91) | 24(0.94) |
| ACBV-50M1/4UH | 1/2M x 1/4"ID | 83(3.27) | 24(0.94) |
| ACBV-50M3/8UH | 1/2M x 3/8"ID | 83(3.27) | 24(0.94) |
| ACBV-50M1/2UH | 1/2M x 1/2"ID | 83(3.27) | 24(0.94) |
Schlauchtülle x Schlauchtülle
| ACBV-12H |
1/8"ID x 1/8"ID |
57(2.24) |
22(0.87) |
|
| ACBV-18H | 3/16"ID x 3/16"ID | 61(2.40) | 22(0.87) |
| ACBV-25H | 1/4"ID x 1/4"ID | 65(2.56) | 22(0.87) |
| ACBV-33H | 3/8"ID x 3/8"ID | 65(2.56) | 24(0.94) |
| ACBV-50H | 1/2"ID x 1/2"ID | 65(2.56) | 24(0.94) |
Außengewinde x Innengewinde, NPT
| ACBV-12MF |
1/8X1/8 |
40(1.57) |
22(0.87) |
|
| ACBV-25MF | 1/4X1/4 | 40(1.57) | 24(0.94) |
| ACBV-33MF | 3/8X3/8 | 46(1.81) | 24(0.94) |
| ACBV-50MF | 1/2X1/2 | 55(2.16) | 28(1.10) |
| ACBV-75MF | 3/4X3/4 | 65(2.56) | 32(1.26) |
Innengewinde x Innengewinde, NPT
| ACBV-12FF |
1/8X1/8 |
40(1.57) |
22(0.87) |
|
| ACBV-25FF | 1/4X1/4 | 40(1.57) | 22(0.87) |
| ACBV-33FF | 3/8X3/8 | 46(1.81) | 24(0.94) |
| ACBV-50FF | 1/2X1/2 | 55(2.16) | 28(1.10) |
| ACBV-75FF | 3/4X3/4 | 65(2.56) | 32(1.26) |
Außengewinde x Außengewinde, NPT
| ACBV-12MM |
1/8X1/8 |
44(1.73) |
22(0.87) |
|
| ACBV-25MM | 1/4X1/4 | 44(1.73) | 22(0.87) |
| ACBV-33MM | 3/8X3/8 | 50(1.97) | 24(0.94) |
| ACBV-50MM | 1/2X1/2 | 59(2.32) | 28(1.10) |
| ACBV-75MM | 3/4X3/4 | 69(2.72) | 32(1.26) |
Intech Manufacturing ist ein professioneller Hersteller von Standard- und maßangefertigten Ventilen, Verbindunsstücken und Fittings, Maschinenbauteilen, Kunststoffteilen und Gummikomponenten. Wir können auch auf Maß Ventile anfertigen, z.B. aus Edelstahl, Messing, Bronze, Karbonstahl, Aluminium und Kunststoff. Wenn wir ein Produkt nicht selbst herstellen können, beschaffen wir für unsere Kund*innen die gewünschten Ventile, Fittings, Schläuche und Maschinenbauteile von anderen, uns vertrauten Herstellern. Bei uns erhalten Sie also alles, was Sie brauchen - One-Stop Rundum-Service.
