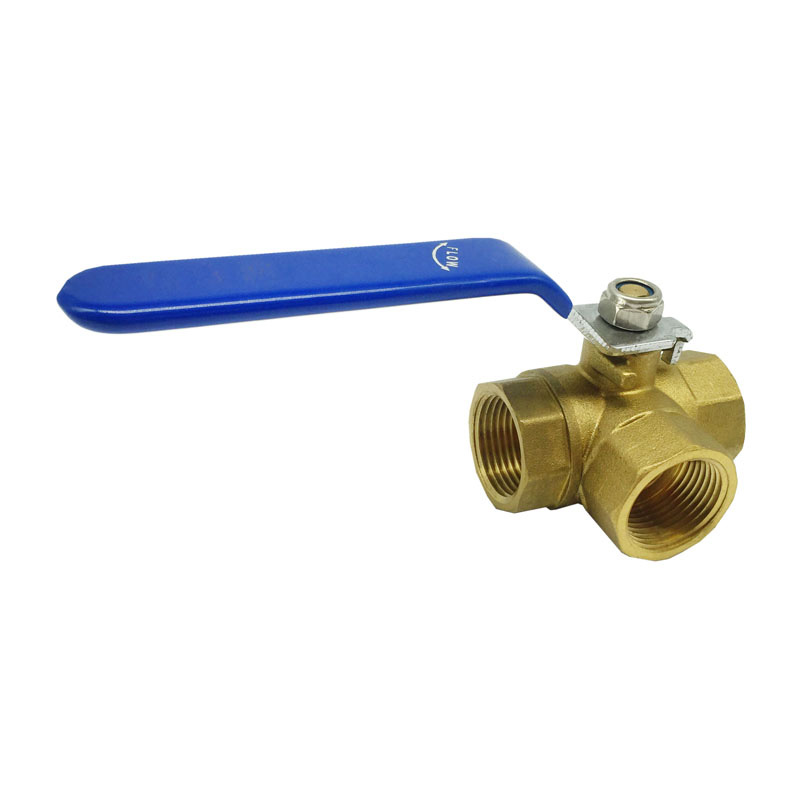

3-Wege Kugelhahn Messing
- Betriebsdruck: 600PSI WOG
- Temperatur: von -40 °F bis 365 °F (von -40 °C bis + 185 °C)
- Verchromter Messing-Kugel, PTFE Sitz
- Stahl Handhebel mit Vinyl Heblschutz

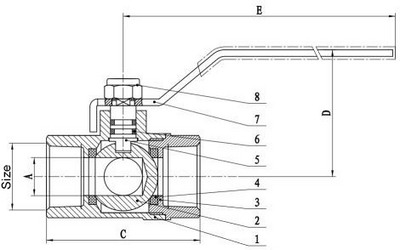

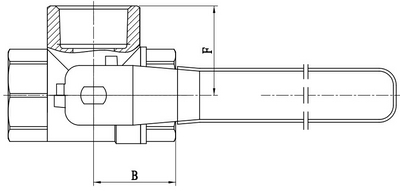

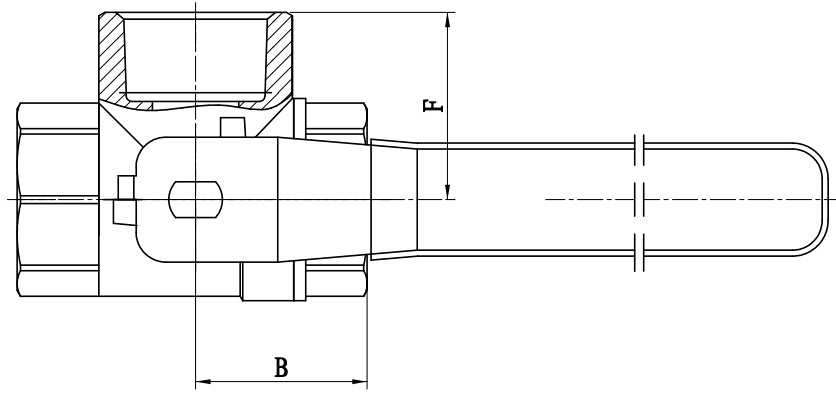

Inch/Metric(mm)
| Bestellnr. | Größe | A | B | C | D | E | F |
| IPYZ8 | 1/4" | 0.39 (9.9) | 0.92 (23.4) | 1.83 (46.5) | 1.77 (45.0) | 3.88 (98.6) | 0.93 (23.6) |
| IPYZ9 | 3/8" | 0.39 (9.9) | 0.92 (23.4) | 1.83 (46.5) | 1.77 (45.0) | 3.88 (98.6) | 0.93 (23.6) |
| IPYZA1 | 1/2" | 0.51 (13.0) | 1.10 (27.9) | 2.20 (55.9) | 1.83 (46.5) | 3.88 (98.6) | 1.12 (28.4) |
| IPYZA2 | 3/4" | 0.67 (17.0) | 1.18 (30.0) | 2.37 (60.2) | 1.99 (50.5) | 4.84 (122.9) | 1.24 (31.5) |
| IPYZA3 | 1" | 0.87 (22.1) | 1.46 (37.1) | 2.92 (74.2) | 2.13 (54.1) | 4.84 (122.9) | 1.54 (39.1) |
| IPYZA4 | 1-1/4" | 0.98 (24.9) | 1.61 (40.9) | 3.23 (82.0) | 2.46 (62.5) | 5.51 (140.0) | 1.85 (47.0) |
| IPYZA5 | 1-1/2" | 1.26 (32.0) | 1.87 (47.5) | 3.81 (96.8) | 2.76 (70.1) | 5.51 (140.0) | 2.07 (52.6) |
| IPYZ1A6 | 2" | 1.50 (38.1) | 1.99 (50.5) | 3.98 (101.1) | 2.97 (75.4) | 5.51 (140.0) | 2.26 (57.4) |

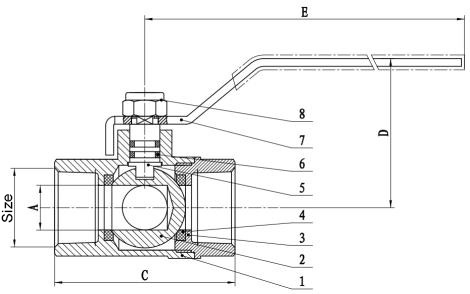

| Pos. | Bauteil | Material |
| 1 | Gehäuse | Messing |
| 2 | Kugel | Messing |
| 3 | Verschlusskappe | Messing |
| 4 | Sitz | PTFE |
| 5 | Spindel | Messing |
| 6 | Packung | PTFE |
| 7 | Handhebel | Stahl |
| 8 | Mutter | Stahl |
