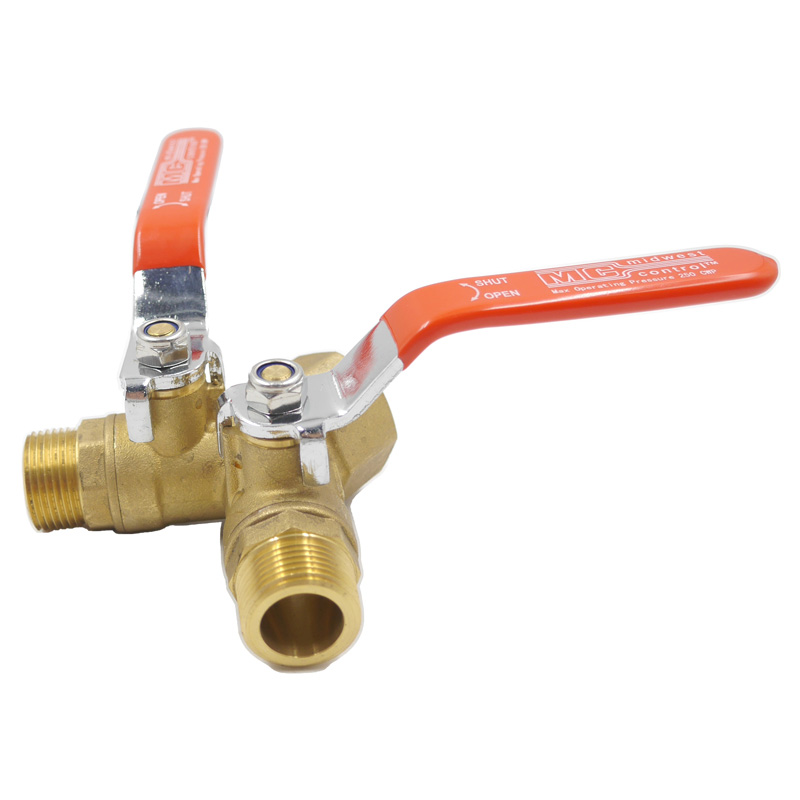

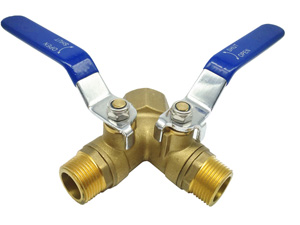

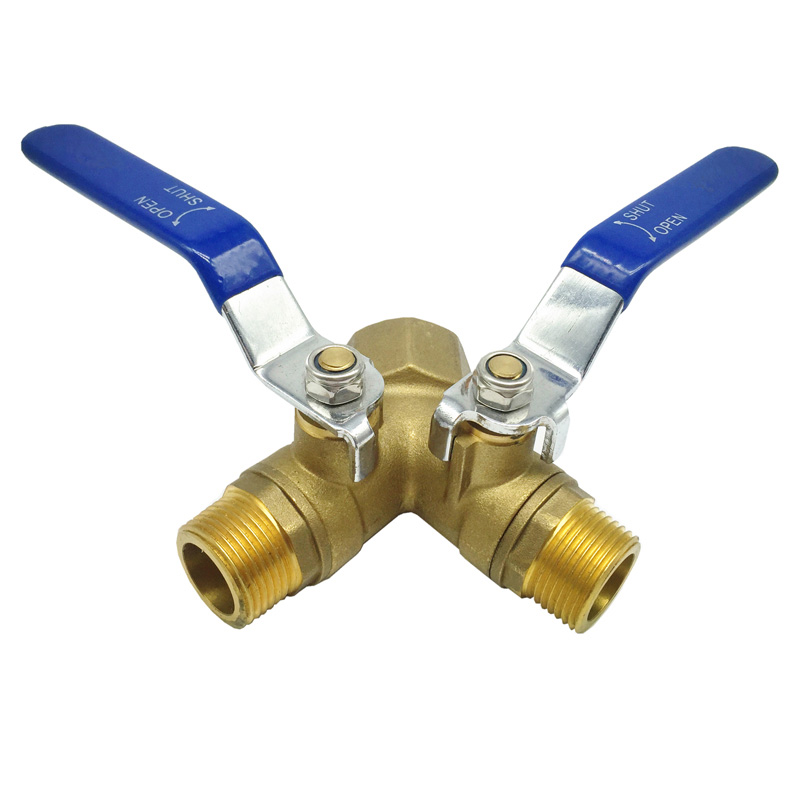

3-Wege Verteilerstück mit Kugelhahnabsperrung
- Max. Betriebsdruck: W.O.G. (Wasser, Öl, Inertgas ):
- Unbelüftetes Ventil: 600PSI@70°F
- Entlüftungsventil: 250PSI@70°F
- W.S.P. (Betriebsdruck vom Dampf):
- Unbelüftetes Ventil: 150PSI@365°F
- Entlüftungsventil: keine Nennwerte
- Vakumm: 29" Hg
- Temperaturbereich: von -40 °F bis 365 °F (von -40 °C bis + 185 °C)
- Das 3-Wege Verteilerstück ist speziell für tragbare Luftkompressoren ausgelegt. Diese Armatur wird zur Regulierung der Strömung von Wasser, Öl und Inertgas in zwei Richtungen benutzt. Das ist ein effizientes Regelventil für Mischung und Umleitung von Medien.

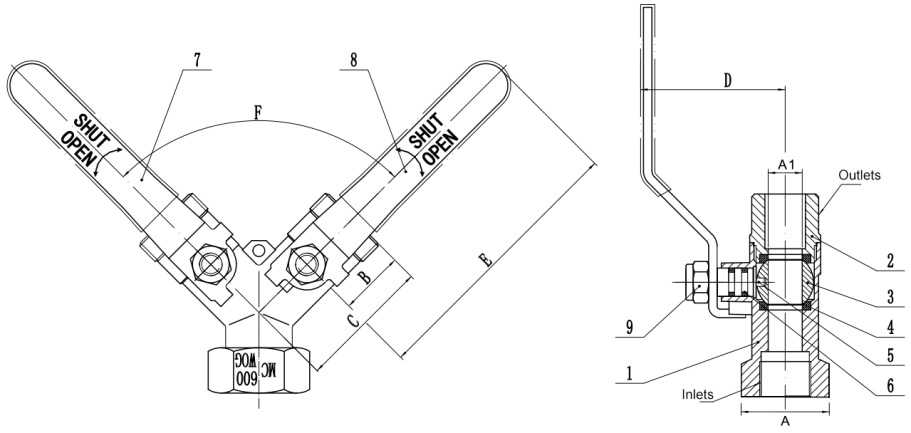

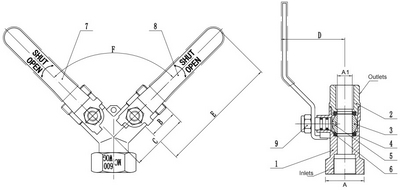

Inch/Metric(mm)
| Bestellnr. | Größe Zulauf | Größe Ablauf | A1 (In) | C (In) | D (In) | E | F |
| Inch | mm | Inch | mm | Inch | mm | Inch | mm |
| MTW-7510 | 1" NPT Innengewinde | 3/4" NPT Außengewinde | 0.59 | 14.99 | 2.5 | 63.5 | 2.05 | 52.07 | 5.18 | 131.57 | 90 Grad |
| MTW-7550 | 1/2" NPT Innengewinde | 3/4" NPT Außengewinde | 0.39 | 10 | 2.54 | 64.5 | 2.01 | 51 | 4.8 | 122 | 90 Grad |
| MTW-5050 | 1/2" NPT Innengewinde | 1/2" NPT Außengewinde | 0.39 | 10 | 2.54 | 64.5 | 2.01 | 51 | 4.8 | 122 | 90 Grad |
| Bestellnr. | Bauteil | Material |
| 1 | Gehäuse | Messing |
| 2 | Sitz | PTFE |
| 3 | Kugel | Messing |
| 4 | Verschlusskappe | Messing |
| 5 | Spindel | Messing |
| 6 | O-Ring | Gummi |
| 7 | Handhebel | Stahl |
| 8 | Mutter | Edelstahl |
| 9 | Handhebel | Stahl |
