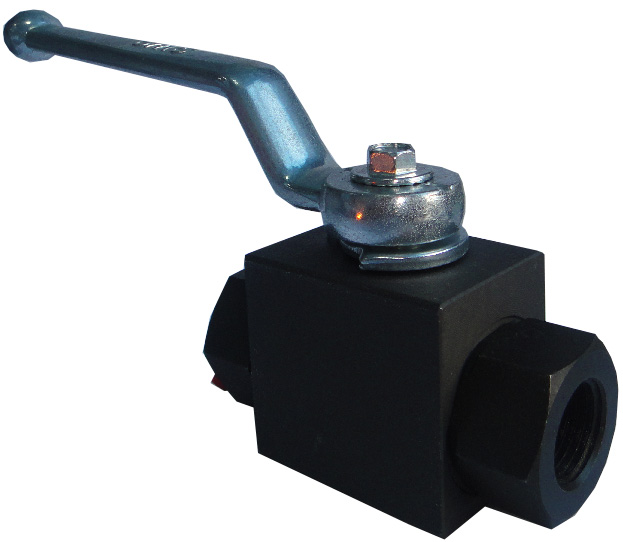

Hochdruck-Kugelhahn, 3-teilig, Kohlenstoffstahl

  • Hochdruck-Kugelhahn, 3-teilig, Kohlenstoffstahl
Anfrage
  • Druckstufen:
    7000 PSI für 1/4" bis 3/8"
    5800PSI für 1/2"
    4600PSI für 3/4" und höher
  • Temperaturbereich: von -20 ° F bis +175 ° F (von -30 ° C bis +80 ° C)
  • 3-teilig, voller Durchgang, ausblassichere Spindel
  • Hebelgriff

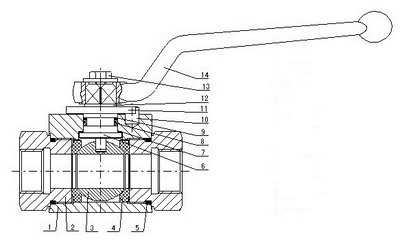

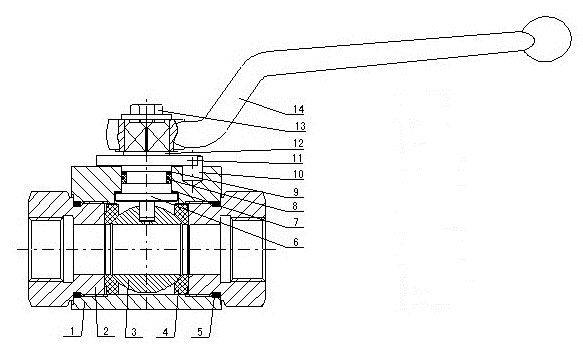

  Bauteil Material
1 Gehäuse Kohlenstoffstahl, Zinkphosphatierung
2 Verschlusskappe Kohlenstoffstahl, Zinkphosphatierung
3 Kugel Stahl verchromt
4 Kugelsitz POM
5 Kappendichtung NBR O-Ring
6 Spindel Stahl verzinkt
7 Anlaufring ABS
8 O-Ring NBR
9 Unterlegscheibe Stahl verzinkt
10 Anschlagbolzen Stahl verzinkt
11 Anschlagplatte Stahl verzinkt
12 Tellerfedern Stahl verzinkt
13 Bolz Stahl verzinkt
14 Handhebel Stahl verzinkt
  • Hochdruck-Kugelhahn, 3-teilig, Kohlenstoffstahl
Inch/Metric(mm)
Item # Größe (d1) LW L2 L B H H1 H2
Inch mm Inch mm Inch mm Inch mm Inch mm Inch mm Inch mm
32H965 3/8" 0.39 10 4.72 120 2.83 72 1.26 32 3.23 82 0.67 17 0.39 10
32H966 1/2" 0.51 13 4.72 120 3.27 83 1.38 35 3.23 82 0.67 17 1.57 40
32H967 3/4" 0.79 20 6.69 170 3.74 95 1.89 48 4.61 117 0.94 24 2.24 57
32H968 1" 0.98 25 6.69 170 4.45 113 2.24 57 4.92 125 1.12 29 2.52 64
Intech Manufacturing ist ein professioneller Hersteller von Standard- und maßangefertigten Ventilen, Verbindunsstücken und Fittings, Maschinenbauteilen, Kunststoffteilen und Gummikomponenten. Wir können auch auf Maß Ventile anfertigen, z.B. aus Edelstahl, Messing, Bronze, Karbonstahl, Aluminium und Kunststoff. Wenn wir ein Produkt nicht selbst herstellen können, beschaffen wir für unsere Kund*innen die gewünschten Ventile, Fittings, Schläuche und Maschinenbauteile von anderen, uns vertrauten Herstellern. Bei uns erhalten Sie also alles, was Sie brauchen - One-Stop Rundum-Service.
