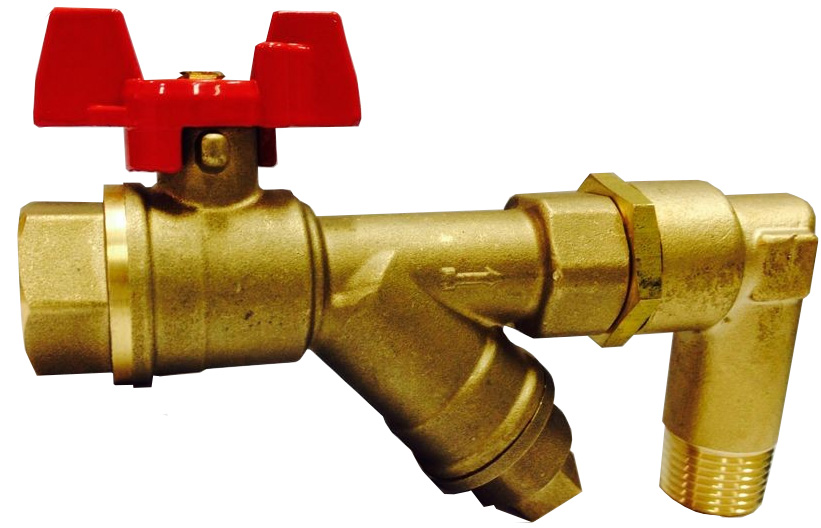

Messing Kugelauslaufhahn mit Schmutzfängern

  • Messing Kugelauslaufhahn mit Schmutzfänger
Anfrage
  • Y-Schmutzfänger mit integriertem Kugelauslaufhahn
  • Betriebsdruck: 800 PSI (WOG)
  • Temperaturbereich: von -40 °F bis 365 °F (von -40 °C bis 185 °C)
  • Ersatzsieb: 20/50/80 Maschen
  • Flügelgriff ermöglicht Viertelumdrehung.
Spezifikationen
Bestellnr. Größe L L0 H1 H2 W D
DBVY-25EL 1/4"M x 1/4"F 4.07" (103.5) 4.39" (28) 1.10" (37.2) 1.44" (36.6) 1.79" (45.4) 0.32"(Φ8)
DBVY-33EL 3/8"M x 3/8"F 4.02" (102) 1.93" (49) 1.54" (39) 1.49" (38) 1.79" (45.4) 0.47"(Φ12)
DBVY-50EL 1/2"M x 1/2"F 4.76" (121) 2.01" (51) 1.73" (44) 1.61" (41) 1.79" (45.4) 0.59"(Φ15)
DBVY-75EL 3/4"M x 3/4"F 5.91" (150) 2.36" (60) 1.73" (53) 1.61" (50) 1.79" (45.4) 0.75"(Φ19)

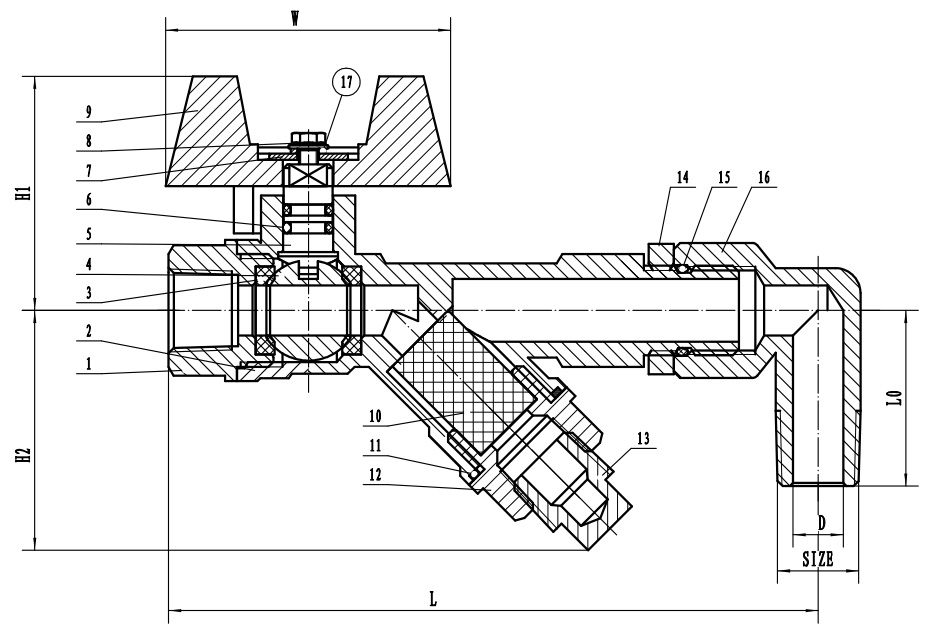

Messing Kugelauslaufhahn mit Schmutzfänger
Pos. Bauteil Material
1 Verschlusskappe Messing
2 Gehäuse Messing
3 Sitz PTFE
4 Kugel Messing
5 Spindel Messing
6 O-Ring NBR
7 Unterlegscheibe Stahl
8 Schraube Stahl
9 Handhebel Aluminium
10 Sieb S.S.
11 Unterlegscheibe PTFE
12 Verschlusskappe Messing
13 Anschluss Messing
14 Mutter Messing
15 O-Ring NBR
16 Ellbogen Messing

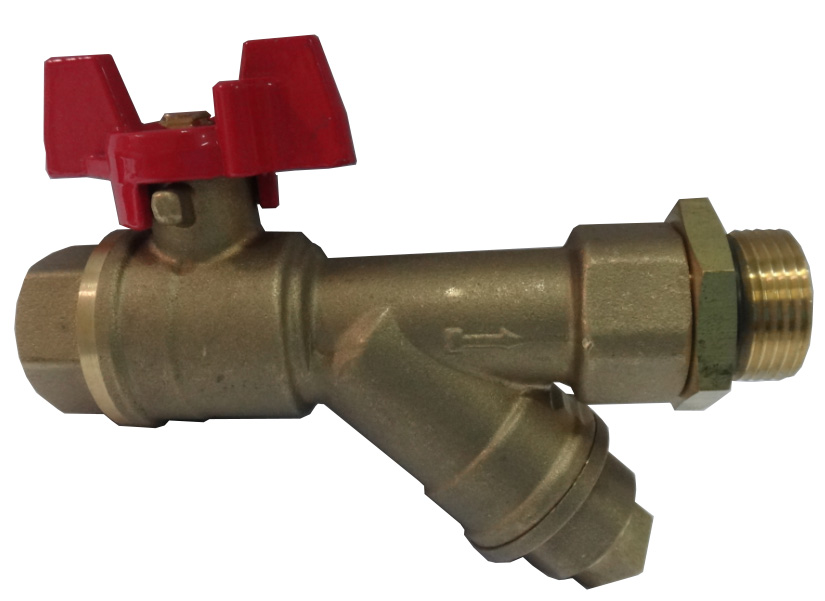

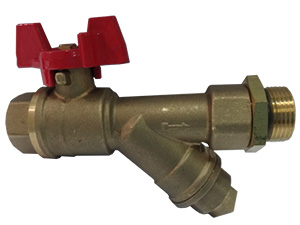

Y-Schmutzfänger mit Innengewinde x Außengewinde am Auslauf

Y-Schmutzfänger mit Innengewinde x Außengewinde am Auslauf
Spezifikationen
Bestellnr. Größe L H1 H2 W
DBVY-25 1/4"M x 1/4"F 3.54" (90) 1.10" (37.2) 1.44" (36.6) 1.79" (45.4)
DBVY-33 3/8"M x 3/8"F 3.54" (90) 1.54" (39) 1.49" (38) 1.79" (45.4)
DBVY-50 1/2"M x 1/2"F 4.17" (106) 1.73" (44) 1.61" (41) 1.79" (45.4)
DBVY-75 3/4"M x 3/4"F 5.35" (136) 2.13" (54) 1.93" (49) 1.79" (45.4)

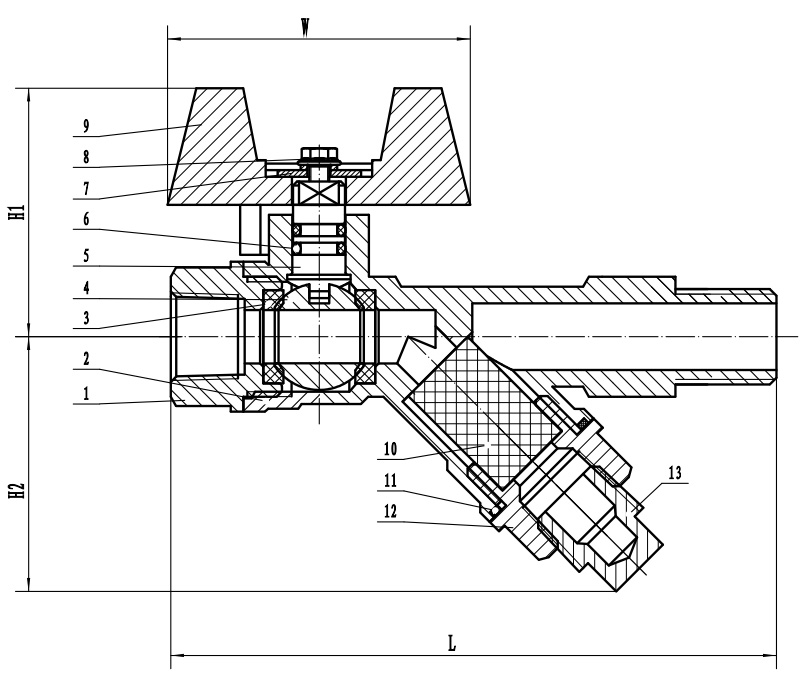

Y-Schmutzfänger mit Innengewinde x Außengewinde am Auslauf
Pos. Bauteil Material
1 Verschlusskappe Messing
2 Gehäuse Messing
3 Sitz PTFE
4 Kugel Messing
5 Spindel Messing
6 O-Ring NBR
7 Unterlegscheibe Kohlenstoffstahl
8 Schraube Kohlenstoffstahl
9 Handhebel Aluminium
10 Sieb S.S.
11 Unterlegscheibe PTFE
12 Verschlusskappe Messing
13 Anschluss Messing
